Jakie obciążenie śniegiem i wiatrem musi wytrzymać panel fotowoltaiczny?

W skrócie: dwie liczby w paskalach na karcie katalogowej to obciążenia testowe, czyli to, co moduł przetrwał w laboratorium, a obciążenie, które wolno na niego przyłożyć, to obciążenie testowe podzielone przez 1,5. Typowy moduł w katalogu ComparePV (mediana) podaje 5400 Pa od frontu i 2400 Pa od tyłu. Czy to wystarczy, zależy od śniegu i wiatru na twoim dachu, które da się samemu przeliczyć na paskale, oraz od klem: instrukcja jednego z producentów dopuszcza dla tego samego modułu mniej niż połowę obciążenia od frontu, gdy klemy chwytają go na krótszych bokach.

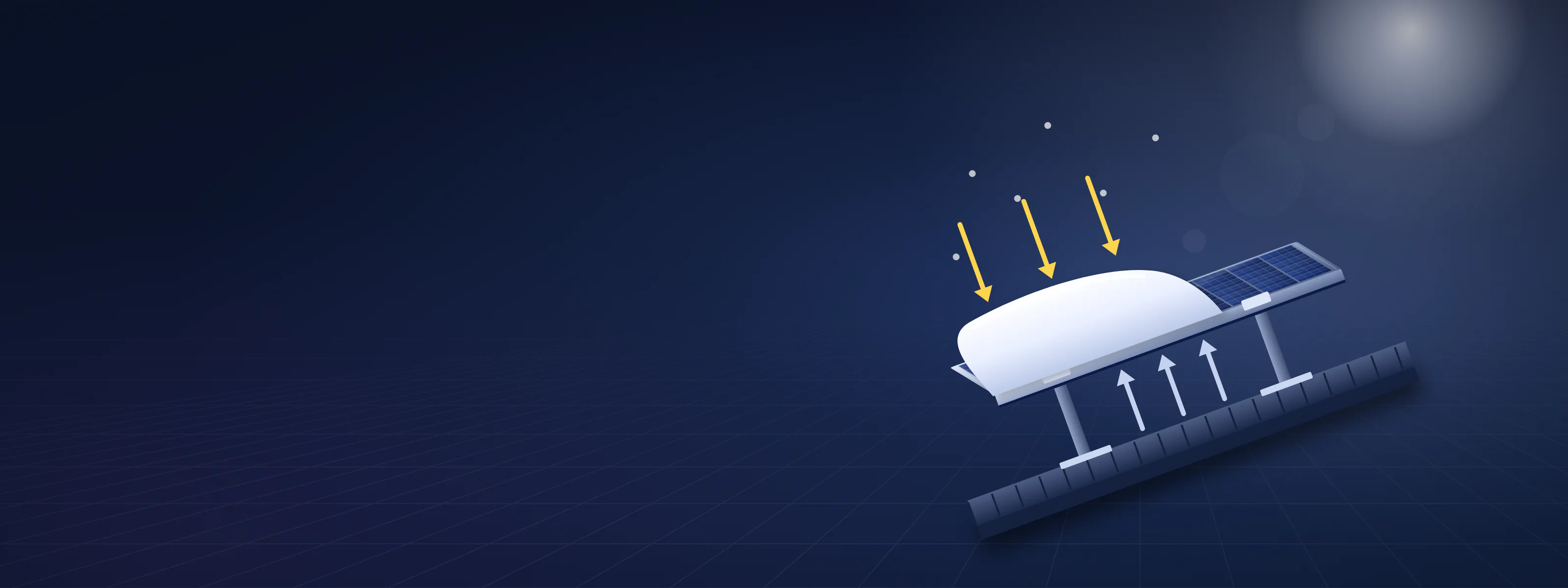

Moduł na dachu przenosi dwa rodzaje nacisku. Śnieg naciska na szybę, wiatr wiejący na dach również, ale wiatr przepływający nad dachem także zasysa moduł do góry, z dala od szyn. Karty katalogowe odpowiadają na oba przypadki jedną liczbą, w paskalach, czyli niutonach na metr kwadratowy szyby. Ten artykuł wyjaśnia, skąd te liczby się biorą, jak przeliczyć śnieg i wiatr przy twoim domu na tę samą jednostkę i dlaczego klemy znaczą tyle samo co sam moduł.

Dwie liczby na każdej karcie katalogowej

Szukaj wiersza nazwanego mechanical load, static load albo maximum load. Zwykle podaje dwie wartości, dodatnią dla frontu i ujemną dla tyłu, na przykład +5400 Pa / -2400 Pa. Przewodnik po karcie katalogowej pokazuje, gdzie ten wiersz stoi na arkuszu.

Wartość od frontu to ta, którą nazywa się obciążeniem śniegiem. To nacisk na szybę, który dociska moduł w stronę dachu. Wartość od tyłu to obciążenie wiatrem w sensie, który liczy się najbardziej: ssanie, które próbuje oderwać moduł od szyn. Wiatr może też naciskać od frontu, ale po tej stronie zwykle decyduje śnieg.

Paskal to mało. Kilopaskal (1000 Pa) to mniej więcej ciężar 100 kg rozłożony na metrze kwadratowym, więc moduł z 5400 Pa od frontu przetrwał w laboratorium odpowiednik około 550 kg na każdym metrze kwadratowym szyby. Kluczowe są tu słowa „w laboratorium”.

Obciążenie testowe to nie obciążenie projektowe

Liczba na karcie to zwykle obciążenie, przy którym moduł badano, a badanie ma wbudowany współczynnik bezpieczeństwa. Instrukcja montażu LONGi mówi to w jednym zdaniu: opisane obciążenie „to obciążenie testowe”, a „na podstawie wymagań instalacyjnych IEC 61215-2021 przy wyznaczaniu odpowiadającego mu maksymalnego obciążenia projektowego należy uwzględnić współczynnik bezpieczeństwa 1,5”. W jej własnym skrócie: obciążenie testowe = obciążenie projektowe × 1,5.

Samo badanie to statyczna próba obciążenia mechanicznego z IEC 61215, MQT 16 w części 2 wydania z 2021 roku. Moduł montuje się tak, jak mówi instrukcja, i obciąża od frontu i od tyłu; kryteria zaliczenia ustala norma, nie producent.

Liczba, którą porównujesz z dachem, to więc obciążenie testowe podzielone przez 1,5:

Niektóre karty podają zamiast tego obciążenie projektowe albo oba. Jeśli przy liczbie stoi „design load”, nie dziel jej drugi raz. Jeśli karta tego nie mówi, powie to część mechaniczna instrukcji.

Co podają karty w katalogu

12 969 z 14 005 modułów w katalogu ComparePV podaje wartość od frontu, a 12 678 wartość od tyłu. Czytaj kolumny percentyli obok mediany: tam, gdzie są jej równe, większość modułów drukuje tę samą liczbę i parametr prawie nie odróżnia jednego modułu od drugiego.

Dane: ComparePV, stan na 10.10.2026.

11 098 modułów podaje dokładnie 5400 Pa od frontu, a 10 163 dokładnie 2400 Pa od tyłu. To poziomy badania wybierane przez producentów, a nie pomiary punktu zniszczenia: moduł, który przechodzi przy 5400 Pa, nie musi pęknąć przy 5500. Między dwoma modułami z tą samą parą liczb karta nie mówi więc nic o tym, który jest mocniejszy.

Porównaj 90. percentyl od tyłu z medianą. Jeśli jest wyżej, co najmniej jeden moduł na dziesięć badano od tyłu mocniej niż na typowym poziomie. Wyższa wartość od tyłu przydaje się w wietrznym miejscu, a przykład poniżej pokazuje, dlaczego to tył bywa stroną z mniejszym zapasem.

766 modułów podaje dla frontu niższą wartość niż dla tyłu. To może być prawda, ale zanim bym w to uwierzył, przeczytałbym oryginalną kartę: te dwie kolumny łatwo zamienić.

Od śniegu na gruncie do paskali na module

Obciążenie śniegiem dachów w Europie liczy się według EN 1991-1-3, części 1-3 Eurokodu 1. Punktem wyjścia jest charakterystyczne obciążenie śniegiem gruntu, sk, w kN/m², które każdy kraj publikuje w załączniku krajowym, zwykle jako mapę stref i wysokości. Duński załącznik ustala na przykład jedną wartość dla całego kraju, sk = 1,0 kN/m². Twoją wartość poda urząd budowlany albo instalator.

Wartość dla gruntu zamienia się potem w wartość dla dachu: s = μ1 × Ce × Ct × sk. Ce (ekspozycja) i Ct (współczynnik termiczny) na większości domów wynoszą 1; przykład obliczeniowy JRC dla kodu drugiej generacji używa dokładnie tego, z μ1 = 0,8 na dachu płaskim. μ1, współczynnik kształtu, niesie nachylenie dachu, bo ze stromych dachów śnieg się zsuwa:

• do 30°: μ1 = 0,8
• od 30° do 60°: μ1 = 0,8 × (60 - nachylenie) / 30, malejąco po prostej
• 60° i więcej: μ1 = 0

1 kN/m² to 1000 Pa, więc wartość dla dachu jest już w jednostce z karty. Jeszcze jeden krok: przepisy budowlane nakładają na obciążenie własny współczynnik bezpieczeństwa, a rysunek poniżej używa 1,5, zwykłego współczynnika dla śniegu i wiatru w Eurokodach. Porównuje się więc obciążenie ze współczynnikiem z obciążeniem projektowym modułu.

Przykład obliczeniowy, z przykładowymi liczbami, a nie danymi prawdziwej lokalizacji:

• obciążenie śniegiem gruntu sk = 1,5 kN/m², nachylenie dachu 30°
• śnieg na dachu: 0,8 × 1,5 = 1,2 kN/m², czyli 1200 Pa
• ze współczynnikiem obciążenia: 1200 × 1,5 = 1800 Pa
• moduł badany przy 5400 Pa: obciążenie projektowe 5400 / 1,5 = 3600 Pa, dwa razy więcej, niż wymaga dach

Tył liczy się tak samo, z ssaniem wiatru, które poda obliczenie dostawcy konstrukcji dla miejsca modułu na dachu. Powiedzmy 1000 Pa: × 1,5 to 1500 Pa, wobec 2400 / 1,5 = 1600 Pa dla modułu badanego przy 2400 Pa. To przechodzi z zapasem mniejszym niż jedna dziesiąta. W tym przykładzie to tył, a nie śnieg, ma mniejszy zapas.

Rysunek poniżej robi te same rachunki. Moduł startuje z medianowymi obciążeniami testowymi z katalogu ComparePV; śnieg, nachylenie i wiatr to przykładowe dane wejściowe, więc wpisz własne.

Czy moduł wytrzyma obciążenia na twoim dachu?

Ustaw obciążenie śniegiem gruntu, nachylenie dachu i ssanie wiatru, podaj dwa obciążenia testowe modułu z karty i sprawdź, czy każda strona przenosi swoje obciążenie po uwzględnieniu obu współczynników bezpieczeństwa.

Jak to jest liczone

Śnieg na dachu s = mu1 × sk, gdzie sk to charakterystyczne obciążenie śniegiem gruntu z załącznika krajowego do EN 1991-1-3, a mu1 to współczynnik kształtu dachu pochyłego: 0,8 do 30 stopni, 0,8 × (60 - nachylenie) / 30 od 30 do 60 stopni, 0 powyżej. Współczynniki ekspozycji i termiczny Ce i Ct przyjęto jako 1.

Obciążenie każdej strony mnoży się przez 1,5, współczynnik obciążenia takiego rodzaju, jaki stosują przepisy budowlane, a każde obciążenie testowe dzieli przez 1,5, czyli współczynnik między obciążeniem testowym a projektowym w IEC 61215-2, tak jak podają go instrukcje montażu. Strona przechodzi, gdy jej obciążenie projektowe jest co najmniej równe obciążeniu ze współczynnikiem; zapas to dopuszczalne obciążenie przez obciążenie, minus jeden. Obciążenie testowe, którego potrzebowałaby strona, która nie przechodzi, to jej obciążenie ze współczynnikiem razy 1,5.

Model przyjmuje, że cały śnieg naciska prosto na szybę, choć na pochyłym dachu część działa wzdłuż modułu, więc myli się na korzyść bezpieczeństwa. Pomija zaspy przy attykach, lukarnach i uskokach dachu, lokalne reguły śniegowe i silniejsze ssanie na krawędziach i w narożnikach dachu, które musi już zawierać wpisane ssanie wiatru. Sprawdza tylko moduł; szyny, mocowania i konstrukcja dachu wymagają osobnego obliczenia.

Model poglądowy, nie pomiar.

Te rachunki pomijają to, co norma dokłada dla prawdziwych dachów: zaspy przy attyce albo lukarnie, śnieg zbierający się tam, gdzie stromy dach styka się z płaskim, i silniejsze ssanie na krawędziach i w narożnikach dachu. Załączniki krajowe mogą dodawać własne przypadki: duński ma przypadek z zaspą dla odsłoniętych dachów dwuspadowych, bez śniegu po stronie nawietrznej i z obciążeniem do 1,2 raza większym od obciążenia gruntu po stronie zawietrznej, czyli o połowę więcej niż 0,8 powyżej. Pomijają też to, że śnieg na pochyłym dachu naciska częściowo wzdłuż modułu, a nie prosto w niego, przez co uproszczona wersja myli się na korzyść bezpieczeństwa. Traktuj to jako pierwsze sprawdzenie, a nie obliczenie konstrukcyjne.

Miejsce klem zmienia dopuszczalne obciążenie

Liczba z karty dotyczy jednego sposobu montażu, a instrukcja mówi którego. Instrukcja LONGi V19 ma tabelę dla każdego modułu i każdej metody montażu. Dla LR5-54HPH, modułu z 54 ogniwami:

Ten sam moduł, przypięty w narożnikach krótszych boków, ma od frontu mniej niż połowę. Przelicz przykład jeszcze raz z tymi wartościami: 2400 / 1,5 = 1600 Pa wobec 1800 Pa śniegu i 1800 / 1,5 = 1200 Pa wobec 1500 Pa ssania. Nie przechodzi po żadnej stronie, na dachu, który ten sam moduł przenosi bez trudu, gdy klemy trzymają go na dłuższych bokach. Przycisk klem na krótszym boku na rysunku powyżej robi dokładnie to.

Większe moduły wypadają w tej samej instrukcji gorzej. 66-ogniwowy LR5-66HTH dostaje +1800 / -1400 Pa z szynami w poprzek krótszej ramy, a dla 72-ogniwowych LR5-72HTHF i LR7-72HTHF obie metody na krótszym boku są oznaczone „Not Allow”. Dłuższy moduł ma więcej szkła między podporami na krótszych bokach, więc ten sam nacisk wygina go mocniej. Artykuł o tym, jak duże są współczesne panele, pokazuje, o ile urosły.

Instrukcja określa też samą klemę: LONGi zaleca klemy o długości co najmniej 50 mm, wymaga, żeby zachodziły na ramę na 10 do 12 mm, i mówi, że nigdy nie mogą dotykać szyby. Dla miejsc ze śniegiem dodaje jedno zdanie, które nie ma nic wspólnego z paskalami: „ustaw wysokość konstrukcji tak, aby dolna krawędź modułu nie była zasypana śniegiem”. Instrukcja nie podaje powodu; najprostsze odczytanie jest takie, że śnieg ma się zsuwać z dolnego rzędu, a nie gromadzić się przy nim.

Jak odczytano liczby

Każda liczba z katalogu to to, co producent wydrukował na karcie, odczytane tak, jak je wydrukowano, w paskalach. Wartości poniżej 1000 lub powyżej 20 000 Pa są pomijane jako błędy odczytu. Katalog ComparePV nie zapisuje, czy karta nazywa swoją liczbę obciążeniem testowym, czy projektowym, więc kilka modułów w tabeli może nieść obciążenie projektowe tam, gdzie większość niesie testowe. Liczone są moduły, a nie karty: jedna karta zwykle obejmuje drabinkę mocy, a każdy wariant to osobny wiersz. Pełne reguły są pod artykułem.

Co sprawdzić przy zakupie

1. Znajdź charakterystyczne obciążenie śniegiem gruntu sk w załączniku krajowym albo zapytaj instalatora. Pomnóż je przez 0,8 dla dachu do 30°, przez mniej dla bardziej stromego, i przez 1,5, czyli współczynnik bezpieczeństwa normy.
2. Poproś dostawcę konstrukcji o ssanie wiatru w miejscach modułów, z krawędziami i narożnikami, i to również pomnóż przez 1,5.
3. Podziel obciążenia testowe modułu od frontu i od tyłu przez 1,5 i sprawdź, czy obie liczby są wyższe od tamtych dwóch. Sprawdź tył, nawet jeśli martwi cię śnieg.
4. Otwórz instrukcję montażu, nie tylko kartę, i znajdź wartość dla montażu, który planuje instalator. Jeśli szyny biegną w poprzek krótszego boku albo klemy siedzą w narożnikach, użyj tego wiersza.
5. Między dwoma modułami z tą samą parą liczb obciążenie nie wskaże zwycięzcy. Jeśli jeden ma wyższą wartość od tyłu, a twoje miejsce jest wietrzne, warto przyjrzeć mu się bliżej w kalkulatorze porównania paneli.

Prawdziwe obliczenie, razem z konstrukcją dachu pod modułami, której ten artykuł nie dotyka, podpisuje instalator albo konstruktor. Przed tym możesz upewnić się, że moduł i system montażu z oferty mają dopuszczalne obciążenia pasujące do liczb, których użyją.
