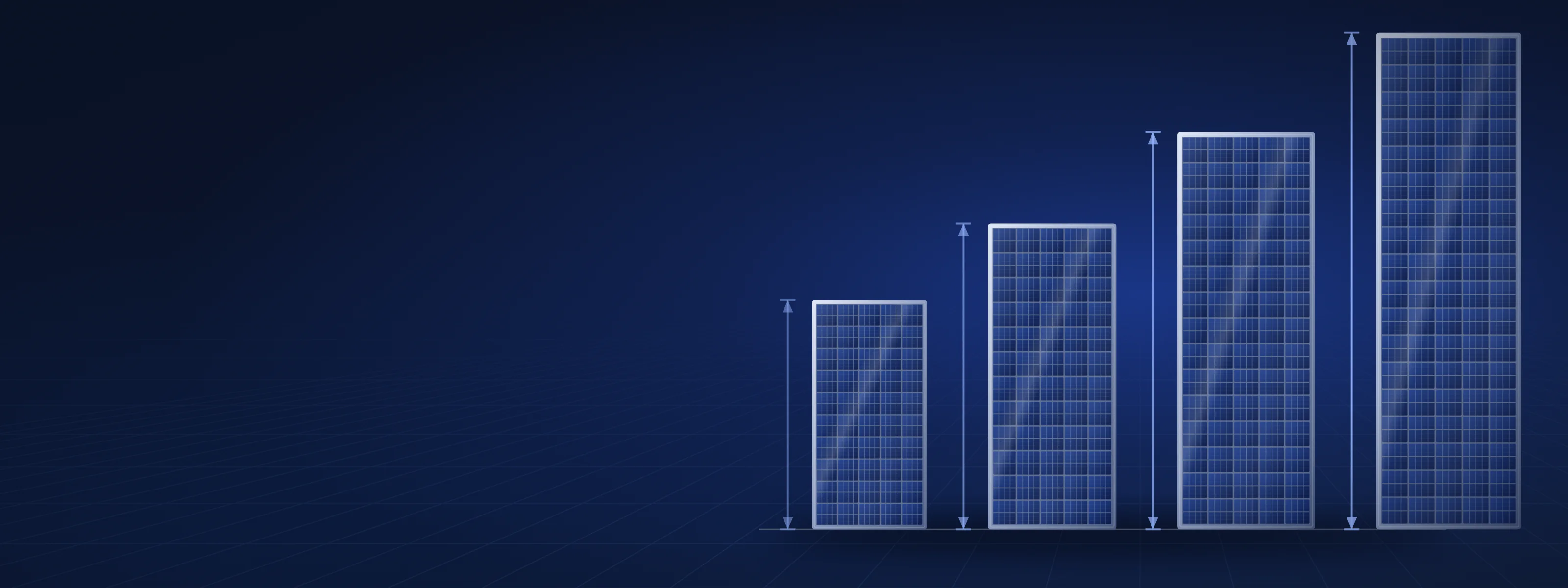

Jak duże są współczesne panele fotowoltaiczne

W skrócie: mediana w katalogu ComparePV to moduł o długości 2094 mm, powierzchni 2,22 m² i masie 26,5 kg, a 66% modułów ma 1134 mm szerokości. Większa rama niesie więcej watów i więcej kilogramów; mediana w całym katalogu to 18,8 W/kg. Waty na metr kwadratowy ustalają głównie ogniwa, a rozmiar ramy zmienia je dużo mniej niż same waty.

Rozmiar modułu często decyduje o tym, czy zmieści się na dachu, zanim w ogóle liczy się jego moc. Przy zakupie ważne jest więc pytanie, czy większy moduł daje więcej mocy z tego samego dachu, czy jest tylko cięższym sposobem na przeniesienie tych samych watów.

Skąd są te liczby

Każda liczba tutaj to to, co podaje karta katalogowa producenta; nic z tego nie jest pomiarem ComparePV ani moim. Jeśli nie czytałeś jeszcze takiej karty, artykuł Jak czytać kartę katalogową panelu fotowoltaicznego pokazuje, gdzie stoi każda liczba. Z 14 005 modułów w katalogu ComparePV 13 990 podaje długość i szerokość, z których da się korzystać, a 13 987 podaje masę. Filtry i powód każdego z nich są w sekcji „Liczby i mianowniki” pod artykułem.

Większość pracy robią dwie liczby pochodne. Moc na metr kwadratowy to moc znamionowa podzielona przez powierzchnię; moc znamionowa jest mierzona w standardowych warunkach testowych (STC), przy 1000 W/m² światła na module, więc to sprawność modułu w procentach razy dziesięć. Moc na kilogram to moc znamionowa podzielona przez masę.

Rozmiary modułów to kilka standardowych formatów

Producenci budują wokół niewielkiej liczby rozmiarów i liczb ogniw, więc te same wymiary zewnętrzne powtarzają się u różnych marek.

Szerokość ustala rozmiar ogniwa

66% modułów ma 1134 mm szerokości, z dokładnością do milimetra, a kolejne 14% ma 1303 mm.

Moduł ma zwykle sześć ogniw w poprzek, więc jego szerokość to sześć boków ogniwa plus przerwy i rama. Z ogniwami 182 mm wychodzi około 1134 mm, z ogniwami 210 mm około 1303 mm. Starsze moduły na mniejszych ogniwach były węższe i to w dużej części tłumaczy, dlaczego moduły urosły. Więcej o formatach ogniw mówi artykuł 108, 120 czy 144 ogniwa.

Długość idzie za liczbą ogniw

Długość zależy od tego, ile ogniw stoi w każdej kolumnie. Mediana to 2094 mm, przy 10. percentylu 1722 mm i 90. percentylu 2384 mm.

Powierzchnia wynika z obu wymiarów: mediana 2,22 m², 10. percentyl 1,94 m², 90. percentyl 3,10 m². Na wykresie wysokie słupki pokazują, gdzie leżą popularne formaty; niskie słupki między nimi zbierają rzadsze rozmiary.

Liczby z wykresu

Powierzchnia modułu (m²)	Moduły
<1,8	854
1,8-2,0	4143
2,0-2,2	1473
2,2-2,4	1140
2,4-2,6	2528
2,6-2,8	1928
2,8-3,0	505
3,0-3,2	1400
3,2+	19

Co dodaje większa rama: waty i kilogramy

Cztery klasy powierzchni pokazują, co kupujesz razem z większą ramą. Moc i masa modułu to kolumny, które powinny rosnąć z powierzchnią. Ostatnia kolumna mówi, czy dodatkowe kilogramy przychodzą z odpowiednią liczbą watów.

Dane: ComparePV, stan na 10.10.2026.

Moc, masa i W/kg to mediany klas. W całym katalogu ComparePV mediana to 18,8 W/kg, przy 10. percentylu 16,4 W/kg i 90. percentylu 21,3 W/kg. Zestaw mediany klas z tym przedziałem. Jeśli leżą blisko siebie w jego środku, rozmiar nie rusza tej liczby: większy moduł to po prostu większy kawałek tego samego szkła, ogniw i ramy.

Ilustracja poniżej stawia typowy moduł każdej klasy obok rzeczy, których rozmiar już znasz.

Rozmiary modułów w skali, obok człowieka i drzwi

Wybierz klasę rozmiaru i zobacz jej typowy moduł postawiony pionowo obok człowieka, drzwi i balustrady balkonu, w tej samej skali.

Jak to jest liczone

Każda klasa to moduły z katalogu ComparePV w jednym przedziale powierzchni (poniżej 2,0 m², od 2,0 do 2,4 m², od 2,4 do 2,8 m², 2,8 m² i więcej). Rysowany moduł ma medianę długości i medianę szerokości tej klasy, co jest bliskie jej popularnemu formatowi, ale niekoniecznie odpowiada modułowi, który ktoś produkuje; moc i masa to także mediany klasy, każda po modułach, które ją podają.

Obiekty odniesienia mają stałe rozmiary, dobrane tak, żeby czytały się na pierwszy rzut oka: człowiek o wzroście 1,75 m, drzwi o wysokości 2,0 m i szerokości 0,9 m, balustrada balkonu o wysokości 1,0 m. Wszystko stoi na tej samej linii gruntu w jednej skali; przybliżenie zawęża widok w stronę modułu, nie zmieniając skali między obiektami.

„Jedna osoba udźwignie” to założenie, a nie reguła: używa 25 kg, czyli progu z wytycznych brytyjskiego Health and Safety Executive dla mężczyzny podnoszącego blisko ciała, i dzieli przez niego masę, żeby dostać liczbę osób. Próg zakłada ładunek łatwy do chwycenia; moduł o długości dwóch metrów taki nie jest, a wiatr działający na moduł niesiony pionowo to osobne zagrożenie, więc traktuj tę liczbę jako minimum pomocy, której potrzebujesz.

Model poglądowy, nie pomiar.

Waty na metr kwadratowy biorą się z ogniw

Moc na metr kwadratowy to sprawność w innych jednostkach, więc ustalają ją ogniwa, a nie rama. Mediana w katalogu ComparePV to 218 W/m², przy 10. percentylu 196 W/m² i 90. percentylu 232 W/m². Mały moduł z wydajnymi ogniwami daje z każdego metra kwadratowego więcej mocy niż duży ze słabszymi.

Budowa dwustronna i masa na metr kwadratowy

Masa na jednostkę powierzchni zależy od tego, jak moduł jest zbudowany. Katalog pozwala na jeden podział: moduły opisane jako dwustronne (bifacial) mają medianę 12,2 kg/m², moduły nieopisane jako dwustronne 10,8 kg/m². Różnica między nimi to to, co taka budowa dodaje albo oszczędza na metrze kwadratowym, na papierze.

Co rozmiar znaczy przy zakupie

Dopasowanie do dachu zależy od długości i szerokości

Dach mieści całkowitą liczbę modułów w każdym kierunku, więc dwa moduły o tej samej mocy mogą go wypełnić inaczej. Wśród modułów o jednej z dwóch popularnych szerokości różni się tylko długość, a to ona, razem z odstępami od krawędzi wymaganymi przez system montażowy, decyduje o dopasowaniu.

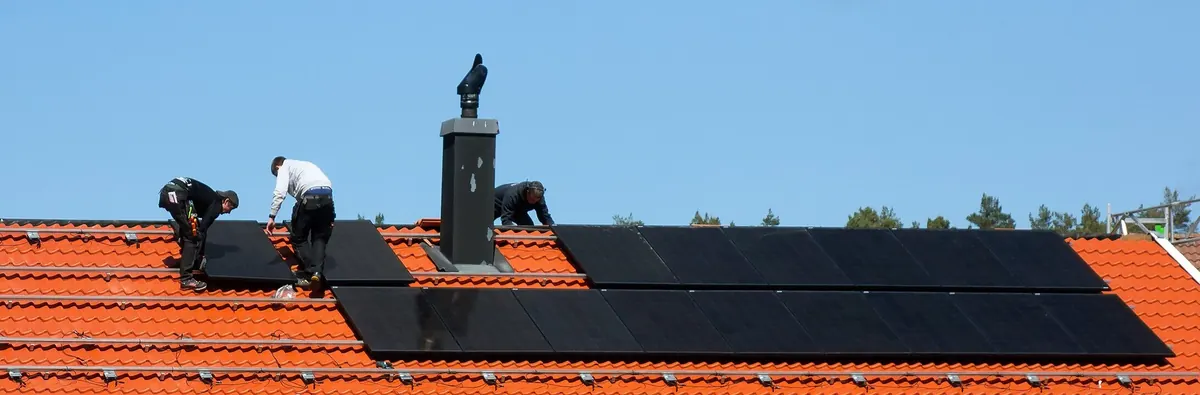

Przeszkody pogarszają sprawę. Komin, wywiew albo okno dachowe wycina z połaci cały blok, a dłuższy moduł może stracić wokół niego więcej dachu niż krótszy.

Ilustracja poniżej układa popularne formaty na jednym przykładowym dachu, w skali. Włącz komin i przeciągnij go.

Ile modułów zmieści się na małym dachu

Ustaw dach, margines i rozmiar modułu, obróć moduły, dodaj komin i przeciągnij go, a siatka wypełni dach w skali.

Jak to jest liczone

Liczenie to reguła selektora modułów do dachu: moduły w prostej siatce, wszystkie pionowo albo wszystkie poziomo, w rzędzie krawędź w krawędź (szczeliny na klemy, kilka milimetrów, są pomijane), rzędy w górę połaci rozdzielone odstępem między rzędami, a margines przy krawędzi wolny ze wszystkich czterech stron. Pionowo znaczy, że długość modułu biegnie w górę połaci. Moduły w rzędzie = floor(szerokość użytkowa / szerokość modułu w poprzek), rzędy = floor((wysokość użytkowa + odstęp) / (wysokość modułu + odstęp)).

Siatka jest rysowana na środku szerokości dachu i zaczyna się od marginesu przy okapie. Moduł, który nachodzi na komin, wypada, a reszta zostaje na miejscu; rysunek nie przestawia siatki wokół komina, co projektant czasem potrafi, przesuwając rząd. Narysuj komin z odstępem, jakiego wokół niego potrzebuje twój instalator.

Moc łączna to liczba modułów razy moc znamionowa, a udział pokrytego dachu to powierzchnia modułów podzielona przez powierzchnię całego dachu. Rekomendacja sprawdza każdy z pięciu popularnych rozmiarów w obu ułożeniach na tym samym dachu i z tym samym kominem i wybiera ten z największą liczbą kWp. Pomija odstępy przeciwpożarowe poza marginesem, mieszane ułożenia, dachy inne niż prostokąt i własne zasady rozstawu systemu montażowego.

Model poglądowy, nie pomiar.

Dla twojego własnego dachu dobór modułów do dachu na ComparePV przyjmuje wymiary i sprawdza każdy rozmiar modułu z katalogu, więc widać, który format daje najwięcej kilowatów.

Gdy dach jest już pełny

Sam rozmiar nie daje więcej mocy z tej samej powierzchni. Na pełnym dachu drogą do większej mocy jest moduł o wyższej sprawności, czyli liczba watów na metr kwadratowy opisana wyżej.

Większy moduł pomaga tylko wtedy, gdy jego długość lepiej dzieli dach i zostawia mniej niewykorzystanego miejsca przy krawędziach, a to właśnie sprawdza narzędzie doboru. Artykuł Jak wybrać panele fotowoltaiczne na mały dach albo balkon przelicza jeden taki dach w całości.

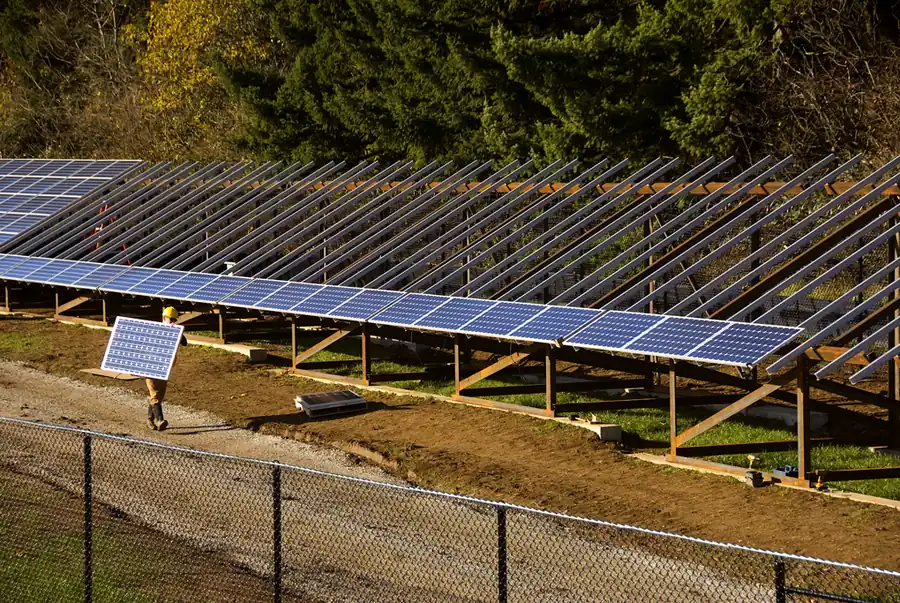

Podnoszenie, noszenie i masa całości

55% modułów, które podają masę, waży więcej niż 25 kg. Ta granica pochodzi z wytycznych o podnoszeniu ciężarów.

Wytyczne brytyjskiego urzędu Health and Safety Executive podają 25 kg dla mężczyzn podnoszących blisko ciała, między wysokością dłoni a łokcia, i 16 kg dla kobiet. Mówią wprost, że to nie są bezpieczne limity, tylko próg, poniżej którego ryzyko jest niskie. Zakładają też ładunek, który łatwo chwycić obiema rękami. Moduł o długości dwóch metrów taki nie jest, więc dla większych klas próg jest łagodniejszy, niż pozwala kształt modułu. Przy dużych modułach licz na dwie osoby na moduł.

Dla dachu jako całości liczy się W/kg. Tam, gdzie mediany klas w tabeli wyżej leżą blisko siebie, dach z dużych modułów waży mniej więcej tyle co dach z małych przy tej samej mocy. Szyny montażowe, klemy i ewentualny balast dochodzą do masy modułów.

Mniej, ale większych modułów to za to mniej sztuk na kilowat do podniesienia i przykręcenia oraz mniej złączy. To oszczędza czas montażu.

Obciążenia wiatrem i śniegiem działają na powierzchnię

Obciążenia wiatrem i śniegiem podaje się w paskalach, czyli jako siłę na metr kwadratowy, więc większy moduł o tej samej odporności przenosi na każdą klemę większą siłę całkowitą. Przy największych formatach czytaj wartości obciążeń mechanicznych razem ze strefami mocowania z instrukcji montażu. Wartość obowiązuje tylko wtedy, gdy moduł jest zamocowany tam, gdzie wskazuje instrukcja.

Przykładowe moduły

Te dwa wybrałem w chwili pisania oryginału jako moduły z największą liczbą ofert sklepowych w najmniejszej i największej klasie powierzchni, remisy rozstrzygane alfabetycznie. Z najmniejszej klasy:

JA Solar JAM54D40-470/LR: parametry w bazie PV Index

Z największej klasy:

Canadian Solar CS7N-695TB-AG: parametry w bazie PV Index

Jeśli ograniczeniem jest dach, porównuj waty na metr kwadratowy. Trzy najlepsze moduły według tej liczby w katalogu ComparePV, po jednym na kartę katalogową, spośród 12 655 modułów o mocy co najmniej 300 W z podaną technologią ogniw i rozmiarem, stan na 10.10.2026:

AIKO AIKO-A680-MDE72Mw: parametry w bazie PV Index

AIKO AIKO-A650-MAE72Mw: parametry w bazie PV Index

AIKO AIKO-A805-GRH78Dw: parametry w bazie PV Index

Wymiary i masa każdego modułu są na jego stronie w bazie PV Index.

Czego te liczby nie powiedzą

Wymiary i masy to nominalne wartości z karty, a prawdziwy moduł może się nieco różnić. Karta z literówką w jednym wymiarze ląduje w złej klasie, dopóki ktoś jej nie poprawi.

Udziały liczą moduły, a nie karty. Format oferowany w dwudziestu stopniach mocy liczy się dwadzieścia razy, więc udziały opisują wybór widoczny w katalogu, a nie liczbę różnych ram, które istnieją.

Wytyczne o podnoszeniu to narzędzie przesiewowe jednego kraju, przeznaczone dla zakładów pracy. Nie są regułą dla właściciela domu ani prawnym limitem masy, nawet w Wielkiej Brytanii. Przepisy o podnoszeniu i pracy na wysokości różnią się między krajami, a instalator pracuje według lokalnych.
