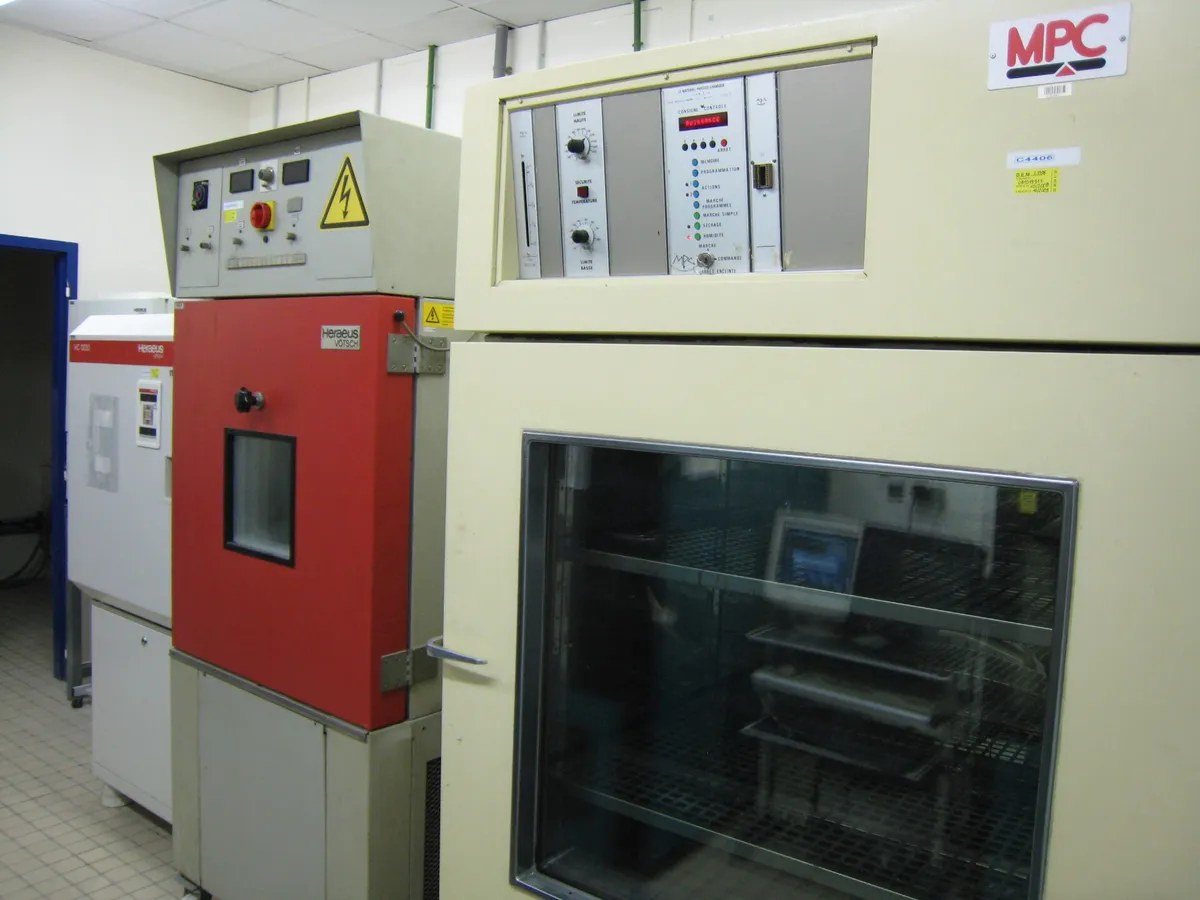

IEC 61215 to międzynarodowa norma kwalifikacji konstrukcji naziemnych modułów fotowoltaicznych. Próbki danej konstrukcji przechodzą w laboratorium serię prób narażeniowych (ciepło, mróz, wilgoć, UV, obciążenie, grad), a po nich moduł musi zachować moc w granicach ustalonych przez normę i nie mieć poważnych wad. Razem z IEC 61730, normą bezpieczeństwa, to podstawowa para certyfikatów, którą powinna wymieniać każda karta katalogowa.
Co się bada
Norma ma dwie części: IEC 61215-1 stawia wymagania, IEC 61215-2 opisuje procedury badań, oznaczone kodami MQT (module quality test). Wydanie z 2016 roku liczyło 19 prób. Najważniejsze z nich:
| Próba | Warunki (wydanie 2016) |
|---|---|
| Wstępne naświetlanie UV (MQT 10) | 15 kWh/m² w zakresie 280-400 nm, moduł w 60 °C |
| Cykle termiczne (MQT 11) | 200 cykli od -40 °C do +85 °C |
| Wilgoć z zamrażaniem (MQT 12) | 10 cykli: 85 °C przy 85% wilgotności, potem -40 °C |
| Wilgotne gorąco (MQT 13) | 1000 godzin w 85 °C i 85% wilgotności |
| Statyczne obciążenie mechaniczne (MQT 16) | co najmniej 2400 Pa na przód i tył, po godzinie |
| Test gradowy (MQT 17) | kulki lodu 25 mm, 23 m/s, w 11 miejsc |
| Diody bocznikujące (MQT 18) | 1,25 × Isc przez diodę przez godzinę w 75 °C |
Przed próbami i po nich mierzy się moc w STC i izolację, także na mokro. Szczegóły dwóch prób mechanicznych opisują hasła obciążenie mechaniczne i test gradowy.
Wydanie 2021: co doszło
Aktualne wydanie IEC 61215-2 pochodzi z 2021 roku. Według listy zmian IEC dodaje ono cykliczne (dynamiczne) obciążenie mechaniczne (MQT 20), test degradacji indukowanej potencjałem, czyli PID (MQT 21), metody dla modułów bifacjalnych i elastycznych oraz zaostrza wymagania wobec symulatorów słonecznych. Usunięto natomiast pomiar NMOT. Jeśli karta podaje rok wydania, „IEC 61215:2021” oznacza moduł sprawdzony także pod tymi nowymi kątami, a „IEC 61215:2016” bez nich.
Czego certyfikat nie mówi
- Nie przewiduje trwałości. Streszczenie IEC 61215-1 mówi wprost, że wyników badań nie należy traktować jako ilościowej prognozy czasu życia modułu. NREL w propozycji testów wykraczających poza normę szacował, że 200 cykli termicznych daje pewność na około 10 lat w terenie, a do 25 lat potrzeba by ich około 500.
- Bada próbki, nie twoją paletę. Kwalifikacja obejmuje kilka modułów danej konstrukcji. Za powtarzalność produkcji odpowiada fabryka, a pęknięcia ogniw powstałe w transporcie wychodzą dopiero w badaniu elektroluminescencji.
- To minimum. Laboratoria takie jak Kiwa PVEL prowadzą dłuższe sekwencje (więcej cykli, większy grad) na zlecenie kupujących, a ich wyniki są osobnym dokumentem.
Przy zakupie sprawdź, czy karta wymienia IEC 61215 i IEC 61730, i przy dużym zamówieniu poproś o sam certyfikat z nazwami modeli. Pełne omówienie wiersza certyfikatów jest w artykule Jakie certyfikaty powinien mieć panel fotowoltaiczny.
