IEC 61730 to międzynarodowa norma kwalifikacji bezpieczeństwa modułów fotowoltaicznych. Część 1 określa wymagania konstrukcyjne, część 2 badania. Według IEC jej celem jest bezpieczna praca elektryczna i mechaniczna modułu, czyli ochrona przed porażeniem prądem, pożarem i obrażeniami od narażeń mechanicznych i środowiskowych. Tam, gdzie IEC 61215 pyta, czy moduł dalej działa, IEC 61730 pyta, czy przy tym nikogo nie skrzywdzi.
Klasa ochronności
Wydanie z 2016 roku przejęło klasy z ogólnej normy IEC 61140 w miejsce dawnych klas zastosowania A, B i C. UL opisuje to tak:
| Klasa (2016) | Dawniej (2004) | Co oznacza |
|---|---|---|
| Klasa II | A | izolacja podwójna albo wzmocniona; moduły dostępne dla ludzi, od dachu domu po farmę. UL: „większość obecnych modułów” |
| Klasa 0 | B | tylko izolacja podstawowa; wyłącznie w miejscach odgrodzonych od osób postronnych |
| Klasa III | C | niskie napięcie, do 35 V DC, 240 W i 8 A w STC; drobna elektronika |

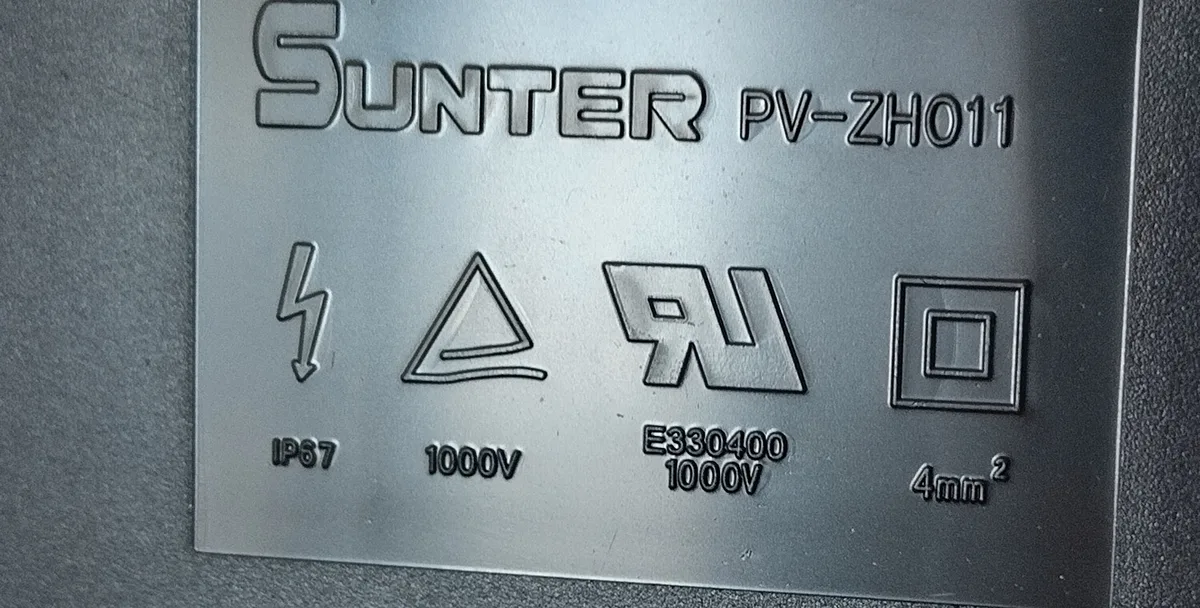

Do domu kupujesz moduł klasy II. Na tabliczce lub puszce przyłączeniowej poznasz ją po symbolu podwójnego kwadratu.
Co sprawdzają badania
IEC 61730 liczy odległości izolacyjne i grubość izolacji pod konkretne napięcie systemu. FuturaSun, opisując wydanie 2016, zwraca uwagę, że przez to certyfikacja na 1500 V stała się trudniejsza: wymaga większych odstępów i grubszego backsheetu. W bazie PV Index moduły na 1500 V to 92% modułów podających napięcie systemu.
Wśród badań części 2 są m.in. próba ogniowa i próba zapłonu, próby odrywania i ścinania klejonych połączeń, ostre krawędzie, trwałość oznaczeń i połączenia śrubowe. Norma wymaga też, żeby komponenty spełniały własne normy: puszka przyłączeniowa IEC 62790, przewody IEC 62930, a złącza (np. MC4) IEC 62852.
Wydania i odpowiedniki
- IEC 61730-1:2023 (wydanie 3) to aktualne wymagania. Obejmują moduły, których 98. percentyl temperatury pracy nie przekracza 70 °C; dla gorętszych zastosowań IEC odsyła do wytycznych IEC TS 63126.
- UL 61730 to północnoamerykańska wersja tej samej normy. UL zharmonizował z nią swoją starszą normę UL 1703 w grudniu 2017 roku. Na karcie dla Europy to tylko znak, że moduł przygotowano też na rynek USA.
- Oznakowanie CE to co innego: producent sam deklaruje zgodność z dyrektywą niskonapięciową i sam nanosi znak, bez udziału zewnętrznego laboratorium. CE nie zastępuje certyfikatu IEC 61730.
Przy zakupie szukaj IEC 61730 obok IEC 61215, sprawdź klasę II i maksymalne napięcie systemu dopasowane do falownika. Więcej w artykule Jakie certyfikaty powinien mieć panel fotowoltaiczny.
Źródła
- IEC 61730-1:2023, streszczenie w sklepie IEC (zakres, próg 70 °C, IEC TS 63126)
- UL, The Dawn of New PV Safety Requirements: IEC 61730 2nd Edition (klasy 0/II/III, tabela 1, normy komponentów, nowe badania MST)
- UL, przejście z UL 1703 na UL 61730
- FuturaSun, zmiany w IEC 61215 i IEC 61730 wydania 2016 (1500 V, puszka IEC 62790)
- Dyrektywa 2014/35/UE (niskonapięciowa), procedura oceny zgodności i oznakowanie CE
