Czy można łączyć różne panele fotowoltaiczne w jednej instalacji?

W skrócie: moduły można łączyć, ale to sposób połączenia decyduje, ile to kosztuje. W jednym łańcuchu szeregowym przez każdy moduł płynie ten sam prąd, więc najniższy prąd w punkcie mocy maksymalnej ogranicza wszystkie pozostałe. Przy połączeniu równoległym łańcuchy dzielą jedno napięcie, więc ustala je krótszy łańcuch. W katalogu ComparePV Imp sięga od 9,94 A na 10. percentylu do 17,22 A na 90., więc moduł zastępczy dobrany tylko po mocy łatwo okaże się wyraźnie niedopasowany do tych, obok których stanie.

Pytanie zwykle pojawia się na jeden z dwóch sposobów. Moduł na dachu się psuje, a jego model od dawna nie jest produkowany, albo chcesz dołożyć kilka modułów do instalacji, która już działa. W obu przypadkach sklep proponuje to, co ma teraz w ofercie, a dzisiejsze moduły są większe, mają wyższy prąd i często pracują przy innym napięciu niż te, obok których staną.

Samo łączenie różnych modułów nie jest niczym zakazanym. Jego koszt wyznaczają dwie zasady z podstaw obwodów elektrycznych i wskazują one w przeciwnych kierunkach. PVEducation pokazuje obie na pojedynczych ogniwach, a te same zasady obowiązują moduły i łańcuchy modułów. Oto dwa niedopasowane ogniwa połączone szeregowo i to, co daje ta para:

Prąd pary trzyma się mniej więcej prądu słabszego ogniwa, a nadwyżka prądu mocniejszego nie ma dokąd popłynąć. Ten obrazek to cały problem połączenia szeregowego.

Szeregowo: decyduje najniższy prąd

Moduły w łańcuchu są połączone jeden za drugim, więc przez każdy płynie ten sam prąd. Napięcia się sumują, prąd nie. PVEducation pisze o ogniwach wprost: prąd z takiego połączenia nie może przekroczyć prądu słabego ogniwa.

Dla modułów oznacza to, że łańcuch pracuje mniej więcej przy najniższym Imp, jaki w nim jest. Moduł, który mógłby dać większy prąd, jest przyhamowany do tej wartości i oddaje różnicę. Jego napięcie nadal liczy się w całości, ale moc to napięcie razy prąd, więc jego udział w mocy łańcucha spada proporcjonalnie do tego, o ile jego Imp przewyższa najniższy.

Różnice napięć są za to w połączeniu szeregowym tanie. Moduł o niższym Vmp po prostu dokłada mniej do sumy łańcucha. Dopóki prądy się zgadzają, każdy moduł pracuje we własnym punkcie mocy maksymalnej i nic nie ginie.

W połączeniu szeregowym jest jeszcze jedna rzecz. Moduły mają w puszce przyłączeniowej diody bocznikujące. Gdy moduł nie jest w stanie przenieść prądu łańcucha, jego dioda może zacząć przewodzić i poprowadzić prąd obok niego, więc falownik ma drugą możliwość: prowadzić cały łańcuch przy niskim prądzie albo pominąć słabe moduły i prowadzić resztę przy ich własnym, wyższym prądzie. Tracker, który skanuje całą krzywą, wybierze to, co daje więcej mocy. Żadna z tych opcji nie jest darmowa, a PVEducation ostrzega, że gdy niedopasowana para zostanie ściągnięta do niskiego napięcia, nadwyżka prądu dobrych ogniw wydziela się w słabym ogniwie, i to na tyle, że może trwale uszkodzić moduł. Odebranie tego ciepła słabemu ogniwu to właśnie zadanie diody.

Równolegle: decyduje najniższe napięcie

Dwa łańcuchy połączone równolegle na jednym wejściu falownika dzielą jedno napięcie, a ich prądy się sumują. Strona PVEducation o ogniwach połączonych równolegle mówi to w dwóch zdaniach: napięcie na obu jest takie samo, a prąd całkowity jest sumą.

Zasada się więc odwraca. Różne prądy w połączeniu równoległym nie przeszkadzają: łańcuch modułów o wysokim prądzie obok łańcucha modułów o niskim prądzie po prostu dokłada swoją większą część. Kosztują różne napięcia. MPPT falownika może utrzymać na tym wejściu tylko jedno napięcie, więc jeśli napięcie robocze jednego łańcucha jest niższe niż drugiego, dłuższy łańcuch pracuje poniżej swojego najlepszego punktu.

Naprawia się to liczbą modułów. Napięcie łańcucha to suma Vmp jego modułów, więc łańcuch modułów o niższym napięciu może dorównać łańcuchowi modułów o wyższym napięciu, jeśli będzie ich w nim więcej. Dokumentacja SMA dotycząca pracy kilku łańcuchów równolegle na jednym trackerze stawia dokładnie taki warunek: łańcuchy połączone równolegle muszą mieć tę samą liczbę modułów w szeregu, tę samą technologię i to samo napięcie MPP, a SMA zaleca podłączanie do jednego trackera tylko modułów tego samego typu.

Jak daleko od siebie leżą karty katalogowe

To, jak duże niedopasowanie można kupić przez przypadek, zależy od tego, jak daleko od siebie leżą wartości w kartach. Prawa kolumna to przedział, w którym mieści się 80% modułów ze środka rozkładu (od 10. do 90. percentyla):

Dane: ComparePV, stan na 10.10.2026.

Dwa kolejne stosunki mówią, jak punkt pracy ma się do wartości granicznych. W katalogu ComparePV u modułu medianowego Vmp to 0,837 jego Voc, a Imp to 0,945 jego Isc.

Tabela poniżej dzieli Isc, czyli prąd, z którym porównuje się limity falownika, według mocy znamionowej. Porównaj klasę modułu, który masz na dachu, z klasą tego, który zamierzasz kupić:

Dane: ComparePV, stan na 10.10.2026.

Zanim oprzesz się na medianie, sprawdź liczbę modułów obok niej. Medianę klasy traktuj tylko jako pierwsze przybliżenie: dwa moduły z tej samej klasy wciąż mogą leżeć daleko od siebie, więc rozstrzyga Imp z obu kart katalogowych.

Przykład liczbowy

Weźmy dwa zmyślone moduły z okrągłymi liczbami, żeby dało się śledzić rachunek. Moduł A pracuje przy 40 V i 10 A, więc ma moc znamionową 400 W. Moduł B pracuje przy 32 V i 14 A, czyli 448 W: niższe napięcie, wyższy prąd, większa moc, w tym samym kierunku, który pokazują w tabeli 10. percentyl Vmp i 90. percentyl Imp.

Sześć modułów A i cztery B w jednym łańcuchu szeregowym. Moce znamionowe sumują się do 2400 W plus 1792 W, czyli 4192 W. Napięcie łańcucha to 240 V plus 128 V, czyli 368 V. Jego prąd to niższe Imp, 10 A. Łańcuch daje więc 368 V razy 10 A, czyli 3680 W: o 512 W mniej niż suma mocy znamionowych, strata 12,2%. Cała spada na moduły B. Każdy z nich daje 320 W ze swoich 448, więc zapłaciłeś za waty, których łańcuch nie jest w stanie zebrać.

Dziesięć A i dziesięć B jako dwa łańcuchy równoległe. Łańcuch A pracuje przy 400 V i 10 A, czyli 4000 W. Łańcuch B pracuje przy 320 V i 14 A, czyli 4480 W. Razem mają 8480 W mocy znamionowej. Na jednym wejściu dzielą niższe napięcie, 320 V, a ich prądy sumują się do 24 A, więc dają 7680 W: o 800 W mniej, 9,4%. Tym razem strata spada na łańcuch A, trzymany 80 V poniżej swojego najlepszego punktu.

Osiem A i dziesięć B równolegle. Teraz łańcuch A też pracuje przy 320 V. Oba łańcuchy są przy swoim najlepszym napięciu, prądy się sumują i para daje pełne 7680 W. Te same dwa typy modułów, zero strat, bo liczbę modułów dobrano tak, żeby napięcia się zgadzały.

Cała lekcja w trzech linijkach: szeregowo dopasuj prąd, równolegle dopasuj napięcie, a do zgodnych napięć możesz dojść, wybierając, ile modułów trafi do każdego łańcucha.

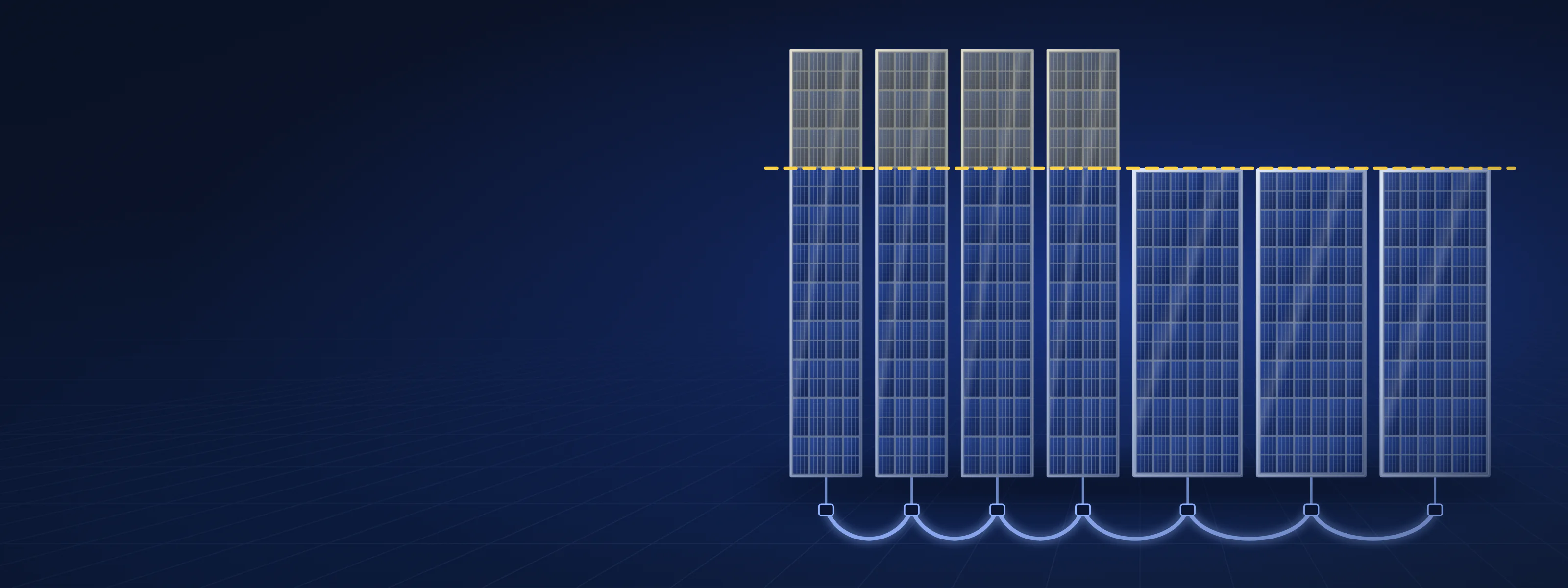

Rysunek poniżej robi ten sam rachunek na twoich liczbach. Każdy moduł jest prostokątem, szerokość to jego napięcie, a wysokość prąd, więc pole to jego moc znamionowa. Linia przerywana pokazuje, na co pozwala połączenie; wszystko poza nią przepada.

Ile traci mieszany łańcuch

Ustaw dwa typy modułów i liczbę każdego z nich, połącz je w jeden łańcuch szeregowy albo w dwa łańcuchy równoległe i zobacz, ile ich mocy znamionowej połączenie jest w stanie zebrać.

Jak to jest liczone

Każdy moduł jest brany w punkcie mocy maksymalnej, Vmp i Imp, a suma mocy znamionowych to liczba modułów każdego typu razy Vmp razy Imp. Szeregowo: napięcie łańcucha to suma Vmp wszystkich modułów, a prąd łańcucha to najniższe Imp wśród obecnych typów, więc moc = (nA × VmpA + nB × VmpB) × min(ImpA, ImpB). Równolegle: każdy typ to osobny łańcuch, oba trzymane przy napięciu krótszego łańcucha, każdy przy własnym Imp, więc moc = min(nA × VmpA, nB × VmpB) × (ImpA + ImpB). Strata to suma mocy znamionowych minus moc i jej udział w tej sumie. Typ bez modułów odpada, a jeden typ sam niczego nie traci.

Połączenie szeregowe to granica bez przewodzącej diody bocznikującej. Prawdziwy falownik może też pozwolić diodom pominąć moduły o niskim prądzie i prowadzić resztę przy ich własnym, wyższym prądzie, i wybierze to, co daje więcej mocy, więc prawdziwa strata może być mniejsza. Połączenie równoległe traktuje prąd każdego łańcucha jako stały, równy jego Imp. Poniżej swojego Vmp prąd prawdziwego łańcucha trochę rośnie w stronę Isc, więc i tam prawdziwa strata jest nieco mniejsza, a łańcuchy bardzo różne napięciowo mogą wpychać w siebie prąd wsteczny, co jest pytaniem o bezpieczniki, a nie o ten rysunek.

„Wyrównaj napięcia łańcuchów” ustawia taką liczbę modułów B, przy której napięcie ich łańcucha jest najbliższe napięciu łańcucha A. Model pomija temperaturę, zacienienie, straty na przewodach, starzenie i limity falownika; to, czy mieszany łańcuch jest bezpieczny, to pytanie do karty falownika, wartości bezpieczników modułów i instalatora.

Model poglądowy, nie pomiar.

Drugie wejście MPPT albo optymalizatory

Najczystszy sposób na dołożenie innych modułów to w ogóle nie podłączać ich do tego samego trackera. Wiele falowników łańcuchowych ma dwa lub więcej wejść MPPT i każde z nich szuka własnego punktu pracy. Stare moduły podłącz do jednego wejścia, a nowe do drugiego, każde jako łańcuch identycznych modułów, i żadna z dwóch zasad nie działa między nimi. Zalecenie SMA dla łańcuchów na jednym trackerze, ten sam typ i to samo napięcie MPP, ma znaczenie tylko wtedy, gdy go współdzielą.

Każde wejście ma jednak własne limity. Nowy łańcuch modułów o wysokim prądzie musi zmieścić się w limitach prądu wejścia, do którego trafia, a jego Voc na mrozie musi zostać poniżej maksymalnego napięcia wejściowego falownika. Oba sprawdziany opisuje artykuł Voc, Isc i twój falownik. Niektóre falowniki mają mniejsze drugie wejście, tak jak przykład w tamtym artykule, więc czytaj limity dla każdego wejścia, a nie dla całego falownika.

Gdy drugiego wejścia nie ma, inną drogą jest elektronika na poziomie modułu. Optymalizator mocy na każdym module pozwala mu pracować we własnym najlepszym punkcie i przetwarza jego moc tak, żeby pasowała do łańcucha, a mikrofalownik robi z każdego modułu osobny system. Oba urządzenia mają własne limity napięcia i prądu na wejściu, więc nowy moduł musi pasować do urządzenia, z którym pracuje, a producent optymalizatorów może określać, jak bardzo moduły w jednym łańcuchu mogą się od siebie różnić. Poproś o te zasady na piśmie przed zakupem.

Są jeszcze normy. IEC 62548-1, międzynarodowa norma projektowania generatorów PV, ma rozdziały o konfiguracji szeregowo-równoległej oraz o prądach wstecznych, czyli prądzie, który jeden łańcuch może wepchnąć w drugi, gdy nie są dopasowane i coś pójdzie nie tak. Instalator pracuje według niej albo według krajowych przepisów na niej opartych. Bezpieczniki i przewody dobrane do starych łańcuchów mogą nie wystarczyć dla nowego o wyższym prądzie.

Co zrobić przy zakupie

Zacznij od karty katalogowej modułu, który już masz na dachu, a nie od opisu w sklepie. Potrzebujesz jego Vmp, Imp, Voc i Isc. Jeśli tabliczka znamionowa z tyłu modułu jest jeszcze czytelna, ma te same wartości.

Potem szukaj zamiennika w tej kolejności:

• Ten sam model albo moduł o zgodnym Imp i Vmp. Przy jednym zepsutym module w łańcuchu szeregowym to jedyne czyste rozwiązanie. Przy różnicy Imp rzędu kilku procent strata jest niewielka.
• W łańcuchu szeregowym najpierw dopasuj prąd. Moduł o niższym Vmp, ale tym samym Imp nic nie kosztuje; moduł o wyższym Imp marnuje nadwyżkę ponad prąd łańcucha, a moduł o niższym Imp ściąga do siebie każdy moduł w łańcuchu.
• Przy nowym łańcuchu obok starych dopasuj napięcie. Dobierz liczbę modułów tak, żeby suma Vmp nowego łańcucha trafiła w sumę starego, albo podłącz nowy łańcuch do osobnego wejścia MPPT.
• Przy większych zmianach osobne wejście albo elektronika na poziomie modułu. Wtedy stare i nowe moduły nie ustalają sobie nawzajem punktu pracy.

Nie oceniaj połączenia po mocy znamionowej z naklejki. Dwa moduły mogą być sprzedawane jako 450 W i mieć wyraźnie różne prądy, a to na prądzie pracuje łańcuch szeregowy.

Kto decyduje, czy to bezpieczne?

Instalator. Liczby w tym artykule dotyczą utraconej mocy; to, czy mieszany łańcuch jest bezpieczny, zależy od limitów falownika na każdym wejściu, dopuszczalnego prądu bezpiecznika każdego modułu, przewodów i przepisów elektrycznych w twoim kraju. Nowy moduł o wyższym Isc może przekroczyć wartość bezpiecznika albo wejścia, którą stare moduły spełniały, a nic na dachu tego nie zdradzi, dopóki coś nie zadziała albo się nie przegrzeje.

Czego te liczby nie powiedzą

Każda liczba z katalogu ComparePV w tym artykule to deklaracja producenta w standardowych warunkach testowych. Moduły w terenie rozjeżdżają się z wiekiem, przez brud, zacienienie i temperaturę, więc nawet dwa identyczne moduły nigdy nie są idealnie dopasowane; ta strata tła istnieje z mieszaniem modułów i bez niego.

Przykład liczbowy i rysunek traktują każdy moduł jako stałe napięcie i stały prąd. Prąd prawdziwego modułu trochę rośnie, gdy pracuje poniżej swojego Vmp, w stronę Isc, więc strata przy połączeniu równoległym jest w praktyce mniejsza, niż sugeruje prosty rachunek. W połączeniu szeregowym diody bocznikujące dają falownikowi drugą możliwość, pominięcie słabszych modułów, a tracker, który ją znajdzie, wybierze ją, gdy daje więcej, więc prawdziwa strata może być mniejsza niż liczba na rysunku. Żadna z tych rzeczy nie zmienia kierunku, w którym wskazują zasady.
