108, 120 czy 144 ogniwa: co liczba i rozmiar ogniw mówią o panelu fotowoltaicznym

W skrócie: moduł z 108, 120 albo 144 ogniwami to prawie zawsze układ 54, 60 lub 72 ogniw, w którym każde ogniwo przecięto na pół; tak zbudowanych jest 84% modułów w katalogu ComparePV. Liczba ogniw mówi o napięciu, a rozmiar ogniwa (M10, G12, 210R) o prądzie: mediana dla modułu na ogniwach M10 to 13,9 A, na ogniwach G12 18,3 A. To prąd trzeba zestawić z limitami wejść falownika.

Karty katalogowe podają liczbę ogniw blisko góry strony, a tytuły w sklepach ją powtarzają: „108 ogniw”, „144 half-cut”, „G12”, „210R”. Brzmi to jak znaczki jakości, ale to fakty o okablowaniu. Mówią, jak moduł jest zbudowany i jakie napięcie i prąd oddaje, a to decyduje o tym, jak pasuje do łańcucha i falownika. O tym, jak dobrze zamienia światło na prąd, mówią bardzo mało.

To jest elektryczna strona tematu. Jak duże są ramy i ile ważą, opisuje artykuł Jak duże są panele fotowoltaiczne; tutaj chodzi o wolty i ampery.

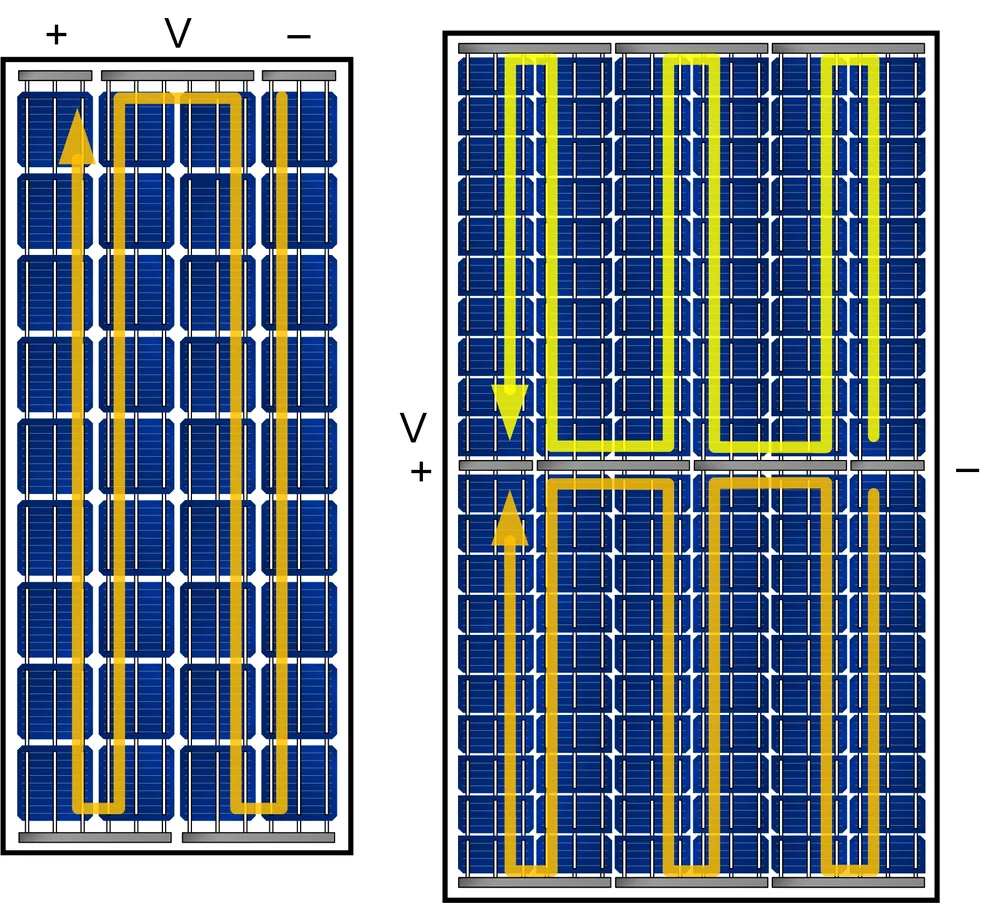

Rysunek poniżej pokazuje dwa sposoby połączenia ogniw w module. Po lewej jeden łańcuch pełnych ogniw. Po prawej ogniwa przecięte na pół, zbudowane jako dwa półmoduły, górny i dolny, połączone równolegle.

Skąd są te liczby

Każda liczba tutaj to to, co producent wydrukował w karcie katalogowej. Nic z tego nie jest pomiarem ComparePV ani moim. Z 14 005 modułów 13 453 podaje liczbę ogniw, z której da się korzystać, ale tylko 5926 drukuje wymiary ogniw w czytelnej postaci, więc liczby o rozmiarze ogniw opierają się na mniejszej części katalogu niż cała reszta. Wiele kart po prostu tego nie podaje.

Voc to napięcie obwodu otwartego, a Isc prąd zwarcia, oba w standardowych warunkach testowych. Każda wartość w tabelach to mediana grupy, a kolumna z udziałem mówi, jak duża jest grupa, zanim zaufasz jej medianie. Dokładne reguły są pod artykułem.

Dlaczego ogniwa tnie się na pół

PV-Manufacturing.org, kurs Uniwersytetu Nowej Południowej Walii (UNSW), ujmuje to w jednym zdaniu: dwie połówki przeciętego ogniwa „dają to samo napięcie, ale połowę prądu”. Moc tracona w miedzi, która łączy ogniwa, rośnie z kwadratem prądu, P = I² × R. Połowa prądu to strata spadająca do jednej czwartej, co kurs zapisuje jako „mniejsza o 75%”.

Jest haczyk, który widać na rysunku. Moduł z połówek ogniw ma dwa razy więcej kawałków, a gdyby wszystkie połączyć w jeden łańcuch, napięcie by się podwoiło. Producenci dzielą więc moduł na górną i dolną połowę i łączą je równolegle; jak pisze kurs, „gotowy moduł wygląda jak dwa mniejsze, kwadratowe moduły połączone równolegle”. Wynik zachowuje napięcie i prąd modułu z pełnymi ogniwami, który zastępuje. Moduł 120-ogniwowy jest elektrycznie modułem 60-ogniwowym; po prostu traci mniej we własnym okablowaniu.

Ile to jest warte? Max Mittag i współpracownicy z Fraunhofer ISE policzyli to w modelu w 2019 roku. Stosunek mocy modułu do mocy ogniw, czyli to, ile mocy ogniw przechodzi do gotowego modułu, „rośnie o 2-4% w modułach z połówkami ogniw”, głównie dzięki mniejszym stratom elektrycznym i większej ilości światła odbitego z powrotem z przerw między ogniwami. W ich modelu kosztów wyprodukowanie modułu kosztuje o 0,6 do 1,2% więcej, ale wat jest o 0,8 do 1,0% tańszy.

Cięcie ma też koszt. Ta sama praca zauważa, że „przecięte ogniwa mogą nie mieć połowy mocy ogniwa wyjściowego” z powodu strat na świeżej krawędzi, więc producent musi ciąć czysto albo obrabiać krawędź, żeby zachować zysk.

Jak powszechne to jest dziś

W 2019 roku branżowa mapa drogowa ITRPV, którą co roku publikuje VDMA, szacowała udział połówek ogniw na około 5% rynku i spodziewała się około 40% do 2029 roku, jak podaje PV-Manufacturing.org. Porównaj to z katalogiem ComparePV dzisiaj, czyli z udziałem modeli w ofercie, a nie sprzedanych modułów: 84% modułów podaje liczbę ogniw typu half-cut, a 6% liczbę pełnych ogniw. Reszta ma inne układy.

Liczba ogniw ustala napięcie

PVEducation mówi to wprost: „Napięcie modułu PV wynika z liczby ogniw, a prąd modułu zależy przede wszystkim od rozmiaru ogniw”. Ogniwa połączone szeregowo sumują napięcia, więc więcej ogniw w łańcuchu to więcej woltów.

W module half-cut podziel wydrukowaną liczbę przez dwa, a dostaniesz liczbę ogniw połączonych szeregowo. Moduł 144-ogniwowy ma 72 w szeregu w każdej połowie, moduł 108-ogniwowy 54. Oto wszystkie popularne układy w katalogu ComparePV:

Dane: ComparePV, stan na 10.10.2026.

Dwa sprawdziany w kolumnie napięcia. Pierwszy: 108 kontra 144. To 54 i 72 ogniwa w szeregu, więc gdyby napięcie szło dokładnie za liczbą ogniw, wiersz 144 stałby o jedną trzecią wyżej niż wiersz 108. Podziel jedno przez drugie i zobacz, jak blisko wychodzi. Drugi: 60 kontra 120. Ta sama liczba ogniw w szeregu, więc wartości powinny być blisko siebie. Każda różnica bierze się z samych ogniw, ich typu i wieku, a nie z cięcia.

Potem przeczytaj kolumnę prądu. Gdyby prąd szedł za liczbą ogniw, rósłby od 108 do 144 tak jak napięcie; sprawdź, czy rośnie. Dlaczego nie musi, wyjaśnia następna sekcja.

Co napięcie robi z łańcuchem

Napięcie modułu decyduje, ile modułów zmieści się w jednym łańcuchu, zanim w mroźny poranek zostanie przekroczone maksymalne napięcie wejściowe falownika. Mediana w katalogu ComparePV to 45,4 V. Moduł 108-ogniwowy ma niższe napięcie niż 144-ogniwowy, więc w tym samym łańcuchu zmieści się ich więcej; żaden nie jest lepszy, to po prostu inne cegiełki.

Ilustracja poniżej zestawia łańcuch z wejściem falownika. Zmieniaj liczbę modułów i najniższą temperaturę i patrz, jak napięcie przesuwa się względem limitów. Każdy limit wyjaśnia artykuł Voc, Isc i twój falownik.

Czy string zmieści się w falowniku?

Zmieniaj liczbę modułów połączonych szeregowo oraz najniższą i najwyższą temperaturę ogniw i patrz, jak napięcie stringu przesuwa się względem okna śledzenia falownika i jego maksymalnego wejścia.

Jak to jest liczone

Napięcie każdego modułu zmienia się liniowo z temperaturą ogniw: Voc(T) = Voc w STC × (1 + współczynnik Voc / 100 × (T - 25)), i tak samo Vmp z własnym współczynnikiem. String to liczba modułów razy jeden moduł. Zimne Voc jest sprawdzane względem maksymalnego wejścia DC, gorące Vmp względem minimum MPPT, a zimne Vmp względem maksimum MPPT.

Zasada marginesu jest najprostsza: napięcie równe limitowi się mieści i nie ma ukrytego współczynnika bezpieczeństwa. To lokalne przepisy elektryczne i karta falownika rozstrzygają, dla jakiej temperatury projektować i jaki zapas zostawić, a niektóre przepisy zamiast współczynnika stosują własne tabele korekcyjne. Stosuj się do nich, nie do tego rysunku.

Karty rzadko podają współczynnik Vmp. Wartość startowa to mediana współczynnika Pmax z katalogu ComparePV minus mediana współczynnika Isc, zwykle stosowane przybliżenie. Współczynnik temperaturowy odczytany jako dodatni jest traktowany jak zgubiony znak minus, bo napięcie krzemu zawsze spada, gdy się nagrzewa.

Model to jeden string na jednym wejściu, o świcie w mroźny poranek dla Voc i w pełnym słońcu dla Vmp. Pomija straty na przewodach, zacienienie, niedopasowanie modułów i limity prądu falownika, które artykuł omawia osobno. To ilustracja, a nie projekt stringu.

Model poglądowy, nie pomiar.

Rozmiar ogniwa ustala prąd

Każde ogniwo daje prąd proporcjonalny do swojej powierzchni, więc to rozmiar ogniwa przesuwa prąd. Ogniwa krzemowe wycina się z kwadratowych płytek, a branża nazywa je według długości boku:

• M6: 166 mm, starszy format.
• M10: 182 mm.
• G12: 210 mm, format stojący za wieloma największymi modułami.
• 210R: prostokąt około 182 na 210 mm, czasem sprzedawany jako G12R. To nowsza opcja pośrodku: więcej prądu niż M10 w ramie, która wciąż mieści się na szerokość dachu.

Przecięcie ogniwa na pół tego nie zmienia. Każda połówka niesie połowę prądu, ale dwie połowy modułu pracują równolegle, więc prąd modułu jest prądem całej płytki, z której je wycięto.

Dane: ComparePV, stan na 10.10.2026.

Rachunek powierzchni daje sprawdzian, który możesz zrobić na kolumnie Isc. Ogniwo G12 ma 210 × 210 = 44 100 mm², ogniwo M10 182 × 182 = 33 124 mm², więc ogniwo G12 ma 1,33 raza większą powierzchnię. Ogniwo 210R, 182 × 210 = 38 220 mm², ma 1,15 raza powierzchnię M10. Podziel mediany G12 i 210R przez medianę M10 i porównaj z tymi dwoma stosunkami; im bliżej wychodzi, tym większa część różnicy prądu to po prostu powierzchnia płytki. Potem spójrz w dół kolumny Voc: nie ma powodu, by szła za rozmiarem, bo napięcie należy do liczby ogniw.

Ten sam rachunek tłumaczy wiersz 132 ogniw w pierwszej tabeli. Jeśli jego prąd odstaje od sąsiadów, to sprawa rozmiaru ogniwa, a nie liczby: 66 ogniw w szeregu to układ, którego używa wiele modułów G12.

Rozmiar ogniwa ustala też ramę. Sześć boków po 182 mm w poprzek to 1092 mm przed przerwami i ramą; stąd bierze się szerokość 1134 mm, którą ma 66% modułów. Sześć boków po 210 mm to 1260 mm, a za nimi stoi szerokość 1303 mm, którą ma 14% modułów.

Wykres pokazuje, jak Isc rozkłada się w całym katalogu ComparePV. Wysokie słupki to prądy wspólne dla wielu kart; zestaw je z medianami Isc z tabeli rozmiarów ogniw.

Liczby z wykresu

Prąd zwarcia w STC (A)	Moduły
<10	993
10-11	661
11-12	763
12-13	208
13-14	3402
14-15	3518
15-16	1574
16-17	821
17-18	413
18-19	1609
19+	40

Prąd a limity falownika

Większe ogniwa podnoszą moc bez podnoszenia napięcia, więc dodatkowe waty przychodzą jako ampery. To ta część, na którą istniejący falownik może nie mieć miejsca.

Falownik podaje dla każdego wejścia maksymalny prąd wejściowy i maksymalny prąd zwarcia pola. Przykład z artykułu Voc, Isc i twój falownik, Fronius Primo GEN24 6.0, przyjmuje prąd zwarcia pola jako co najmniej Isc × 1,25, powołując się na IEC 60364-7-712, NEC 2020 i AS/NZS 5033:2021. W katalogu ComparePV mediana Isc × 1,25 to 17,7 A, a 13% modułów przekracza w tej mierze 22 A, czyli limit prądu zwarcia pola na drugim wejściu tego falownika. Według klas mocy:

Dane: ComparePV, stan na 10.10.2026.

Ostatnią kolumnę czytaj względem limitu prądu zwarcia wejścia, którego chcesz użyć, a kolumnę Isc względem jego maksymalnego prądu wejściowego. Falownik łańcuchowy, mikrofalownik i optymalizator mocy drukują swoje limity wejściowe, a moduł powyżej nich potrzebuje innego urządzenia. To, czy niewielkie przekroczenie jest dopuszczalne, mówi karta tego urządzenia, a decyzja należy do instalatora.

Różne rozmiary w jednym łańcuchu

Moduły w łańcuchu są połączone szeregowo, więc płynie przez nie ten sam prąd. PVEducation opisuje tę zasadę wewnątrz modułu: „moc całego modułu PV w najgorszych warunkach wyznacza ogniwo o najniższej wydajności”. Łańcuch zachowuje się tak samo, więc moduł M10 w łańcuchu modułów G12 ściąga cały łańcuch do swojego prądu. Mieszanie rozmiarów ogniw w jednym łańcuchu to kosztowny rodzaj niedopasowania; resztę opisuje artykuł Czy można łączyć różne panele fotowoltaiczne.

Co z tego wynika przy zakupie

Traktuj „half-cut” jako metodę budowy, a nie zaletę. Skoro tak zbudowanych jest 84% katalogu ComparePV, porównuj moduł half-cut z innymi modułami half-cut pod względem sprawności i ceny za wat, a nie samego cięcia. Przy module z pełnymi ogniwami warto sprawdzić datę karty, zanim spojrzysz na cenę.

Czytaj liczbę ogniw jako informację o napięciu. 108 ogniw to moduł o napięciu około 54 ogniw, 144 ogniwa około 72. To decyduje, ile modułów wejdzie do łańcucha, a nie jak dobry jest moduł. Instalator pracuje na Voc samego modułu z karty.

Czytaj rozmiar ogniwa jako informację o prądzie. Jeśli dokładasz albo wymieniasz moduły na istniejącym falowniku, najpierw dopasuj prąd. Przejście z M10 na moduły 210R lub G12 podnosi Isc, a falownik musi to przyjąć na każdym wejściu.

Nie mieszaj rozmiarów ogniw w jednym łańcuchu. Różne moduły podłącz do osobnych wejść albo trzymaj się jednego rozmiaru.

Szukaj liczby, a nie plakietki. Tytuły w sklepach używają „G12” czy „210R” dość swobodnie, a tylko 5926 z 14 005 modułów w katalogu ComparePV drukuje wymiary ogniw w czytelnej postaci. Liczy się Isc z karty; format tylko go tłumaczy.

Czego te liczby nie powiedzą

Każda wartość to deklaracja producenta w standardowych warunkach testowych, a liczby o rozmiarze ogniw obejmują tylko moduły, których karty drukują wymiary dające się odczytać.

Mediana dla układu miesza producentów, technologie ogniw i roczniki, więc różnica między wierszami może wynikać z typu ogniwa w tym samym stopniu co z liczby albo rozmiaru.

Żadna z tabel nie mówi, czy dany moduł pasuje do danego falownika. To zależy od pełnej karty falownika, najniższej temperatury w twojej lokalizacji i krajowych przepisów elektrycznych, i to jest rachunek instalatora.
