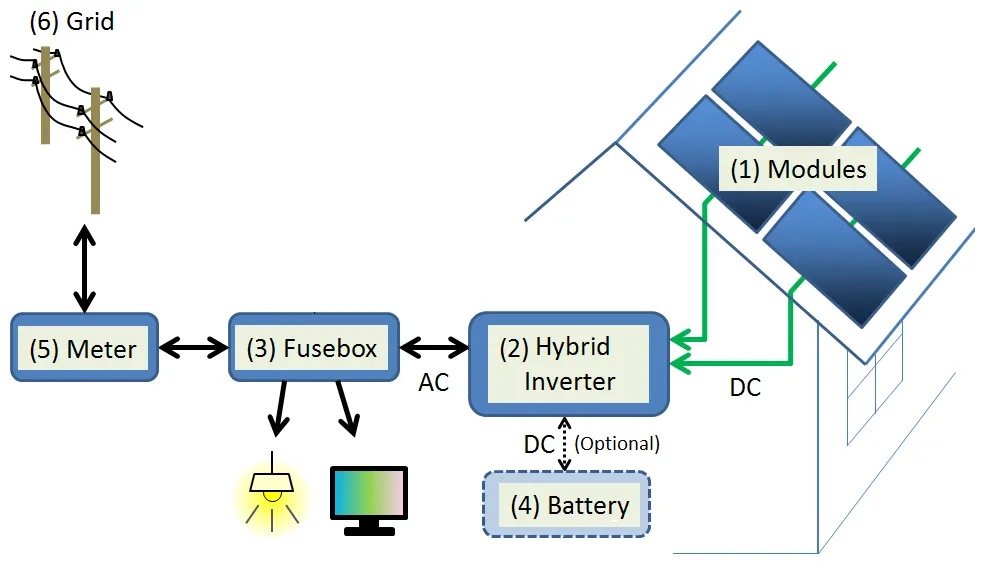

Sprzężenie opisuje, w którym miejscu instalacji magazyn spotyka się z fotowoltaiką. Przy sprzężeniu DC bateria jest podłączona po stronie prądu stałego wspólnego falownika hybrydowego, który obsługuje jednocześnie moduły i magazyn. Przy sprzężeniu AC magazyn ma własny falownik bateryjny i łączy się z instalacją dopiero w domowej sieci prądu przemiennego, obok zwykłego falownika PV.
Czym się różnią
| Sprzężenie DC | Sprzężenie AC | |
|---|---|---|
| Urządzenia | jeden falownik hybrydowy | falownik PV + falownik bateryjny |
| Droga energii z modułów do baterii | DC → DC | DC → AC → DC |
| Dołożenie do istniejącej instalacji | zwykle wymiana falownika | bez ruszania falownika PV |
| Energia ponad moc falownika (clipping) | może trafić do baterii | przepada |
| Moc ładowania | wspólny limit falownika | limit falownika bateryjnego |
NREL opisuje tę samą różnicę dla dużych farm: w układzie AC magazyn i PV nie dzielą żadnych urządzeń poza punktem przyłączenia, więc magazyn może pracować niezależnie. W układzie DC dzielą falownik, co obniża koszty i pozwala zmagazynować energię, która przy stosunku DC/AC powyżej 1 zostałaby obcięta. Ceną jest mniejsza swoboda: wspólny falownik ma jeden limit mocy na wszystko.
Co jest sprawniejsze
Intuicja podpowiada, że DC, bo energia z modułów do baterii nie przechodzi przez prąd przemienny. Tak bywa, ale różnica jest mniejsza, niż się wydaje. HTW Berlin już w 2018 roku pokazał, że teza „DC jest zawsze sprawniejsze” nie wytrzymuje pomiarów: o wyniku decyduje jakość konkretnych urządzeń. W edycji 2026 ten sam falownik Kostal pracujący raz jako hybrydowy, raz jako bateryjny miał w wersji AC straty przetwarzania 6,4%, o 0,4 punktu procentowego wyższe niż w wersji DC. Zwycięzcą klasy 5 kW w tym teście był zresztą system ze sprzężeniem AC (SAX Power). Więcej o stratach: sprawność magazynu.
Co wybrać
- Nowa instalacja PV z magazynem albo z planem na magazyn: zwykle DC, czyli falownik hybrydowy. W Niemczech według HTW ponad 90% nowo instalowanych magazynów domowych ma falownik hybrydowy. W naszej bazie falowników udział modeli z wejściem bateryjnym to 44%.
- Istniejąca instalacja ze sprawnym falownikiem: AC pozwala dołożyć magazyn bez wymiany falownika PV. To też naturalna droga przy mikrofalownikach.
- Duża instalacja z mocnym przewymiarowaniem modułów: DC odzyskuje część obcinanej energii.
- Zasilanie awaryjne: działa w obu układach, ale przy AC falownik PV musi umieć pracować w wyspie tworzonej przez falownik bateryjny. Sprawdź to w dokumentacji obu urządzeń, zanim założysz, że moduły naładują magazyn podczas awarii sieci.
Niezależnie od wyboru bateria wysokonapięciowa musi być na liście kompatybilności producenta falownika, a BMS baterii musi rozmawiać z falownikiem. Niekompatybilny zestaw nie zadziała albo straci gwarancję.
