Format ogniw (M10, G12, 210R)

Rozmiar płytki krzemowej, z której robi się ogniwo: dziś głównie 182 mm (M10), 210 mm (G12) i prostokątne 210R. Decyduje o prądzie i wymiarach modułu.

Format ogniw to rozmiar płytki krzemowej (wafla), z której powstaje ogniwo, podawany długością boku w milimetrach albo nazwą branżową. Dziś dominują płytki 182 mm (M10), 210 mm (G12) i prostokątne 182 × 210 mm (210R). Format decyduje o tym, jaki prąd daje ogniwo, a razem z liczbą ogniw wyznacza wymiary i moc modułu.

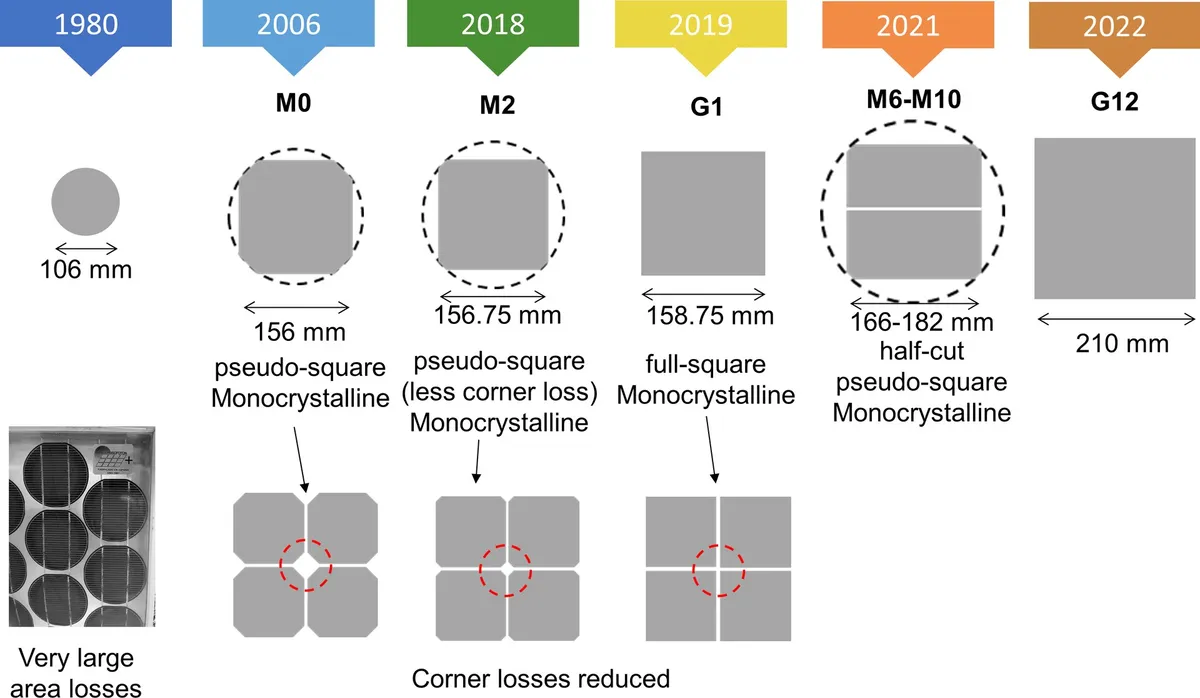

Oś czasu kształtów płytek krzemowych od okrągłej 106 mm z 1980 roku przez pseudokwadraty M0 i M2, kwadrat G1, M6-M10 cięte na pół do kwadratu G12 o boku 210 mm
Jak rosły i zmieniały kształt płytki krzemowe: od okrągłych, przez pseudokwadraty ze ściętymi narożnikami, do pełnego kwadratu G12 o boku 210 mm. Źródło: IvanG-PV, CC BY-SA 4.0.

Od płytek okrągłych do 210 mm

Płytki rosły przez całą historię fotowoltaiki: od okrągłych płytek z lat 80., przez pseudokwadraty 156 mm (M0, M2) i 158,75 mm (G1), po 166 mm (M6), 182 mm (M10) i 210 mm (G12). Pseudokwadraty mają ścięte narożniki, bo pochodzą z okrągłego walca monokryształu; nowsze formaty są niemal pełnymi kwadratami, więc w module zostaje mniej pustych miejsc. Według EnergyTrend płytki M6 i mniejsze stały się w 2024 roku produktem niestandardowym.

Najnowszy trend to płytki prostokątne. Zapowiedź raportu ITRPV 2025 (relacja PV Tech) mówi o rosnącym udziale formatów M10R (182 mm) i G12R (210 mm), które dobrze pasują do modułów dachowych, a G12R ma przewagę w zużyciu krzemu na wat. Płytki większe od G12 mają wejść na rynek od 2027 roku.

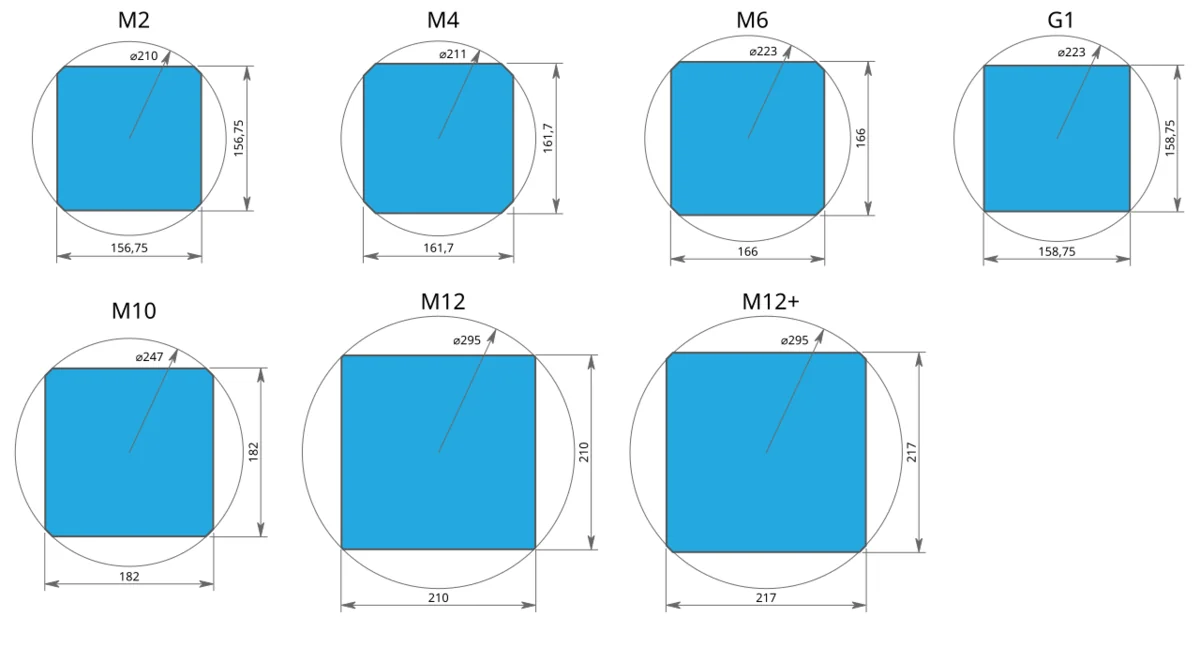

Schemat porównujący rozmiary ogniw M2, M4, M6, G1, M10, M12 i M12+ z długościami boków w milimetrach
Standardowe formaty płytek krzemowych od M2 (156,75 mm) do M12+ (217 mm); to większe formaty ogniw sprawiają, że współczesne moduły są większe od starszych. Źródło: Nikolai Twin, CC BY-SA 4.0.

Co format zmienia w praktyce

PVEducation ujmuje to krótko: napięcie modułu wynika z liczby ogniw połączonych szeregowo, a prąd zależy przede wszystkim od powierzchni ogniwa. Większe ogniwo to większy Isc i Imp. Dlatego moduły na ogniwach G12 mają wyższy prąd niż moduły na M10 przy tej samej liczbie ogniw. Rozkład prądu zwarcia modułów z bazy PV Index pokazuje wykres.

Na podstawie 13 372 modułów z bazy PV Index, które podają tę wartość (zakres 8,0 A do 20,0 A); przerywana linia to mediana, 14,2 A. Dane: baza PV Index, stan na 17.10.2026.
Liczby z wykresu
Isc (A), moduły od 300 WLiczba modeli
8,0 do 9,072
9,0 do 10,0407
10,0 do 11,0625
11,0 do 12,0757
12,0 do 13,0196
13,0 do 14,03383
14,0 do 15,03496
15,0 do 16,01554
16,0 do 17,0821
17,0 do 18,0413
18,0 do 19,01608
19,0 do 20,040

Konsekwencje przy zakupie:

  • Falownik. Wejście MPPT ma limit prądu. Moduł o dużym prądzie może go przekroczyć, a w modułach bifacjalnych prąd rośnie jeszcze od tyłu. Sprawdź to, zanim zestawisz moduły z dużymi ogniwami z domowym falownikiem; jak, opisuje artykuł Voc, Isc i twój falownik.
  • Wymiary i masa. Ten sam układ ogniw na większej płytce daje dłuższy i cięższy moduł. Na dachu domu wygodniejsze bywają moduły z mniejszych lub prostokątnych płytek; liczbę ogniw i jej związek z napięciem opisuje artykuł 108, 120 czy 144 ogniwa.
  • Nie myl formatu z jakością. Większe ogniwo nie jest sprawniejsze. Sprawność zależy od technologii (TOPCon, HJT, IBC), a format tylko od tego, ile prądu i mocy zmieści się w jednym module.

Na kartach katalogowych format pojawia się w wierszu „cell dimensions” (np. 182 × 210 mm) albo w nazwie serii; ogniwa w modułach są zwykle cięte na pół (half-cell), więc część kart podaje wymiar połówki (np. 182 × 91 mm).
