Stopień ochrony IP (Ingress Protection) to dwucyfrowy kod z normy IEC 60529, który mówi, jak dobrze obudowa chroni wnętrze przed ciałami stałymi (pierwsza cyfra) i przed wodą (druga cyfra). W fotowoltaice czyta się go przy puszce przyłączeniowej modułu, złączach MC4, falowniku, optymalizatorach i magazynie energii. Wyższa cyfra nie zawsze znaczy „lepiej we wszystkim”.
Co znaczą cyfry
| Cyfra | Znaczenie |
|---|---|
| pierwsza 5 | ochrona przed szkodliwym osadzaniem się pyłu |
| pierwsza 6 | pełna ochrona przed pyłem (pyłoszczelność) |
| druga 4 | bryzgi wody z dowolnego kierunku |
| druga 5 | strugi wody z dowolnego kierunku |
| druga 6 | silne strugi, jak fale morskie |
| druga 7 | chwilowe zanurzenie w określonych warunkach |
| druga 8 | ciągłe zanurzenie w określonych warunkach |
Pułapka: Palazzoli, producent obudów z własnym laboratorium, przypomina, że stopnie IPX7 i IPX8 nie obejmują IPX5 i IPX6. Obudowa z samym IP68 przetrwała zanurzenie, ale nikt nie sprawdzał jej strumieniem wody pod ciśnieniem. Jeśli producent przebadał oba przypadki, pisze np. „IP66/IP68”.
Moduły: puszka i złącza

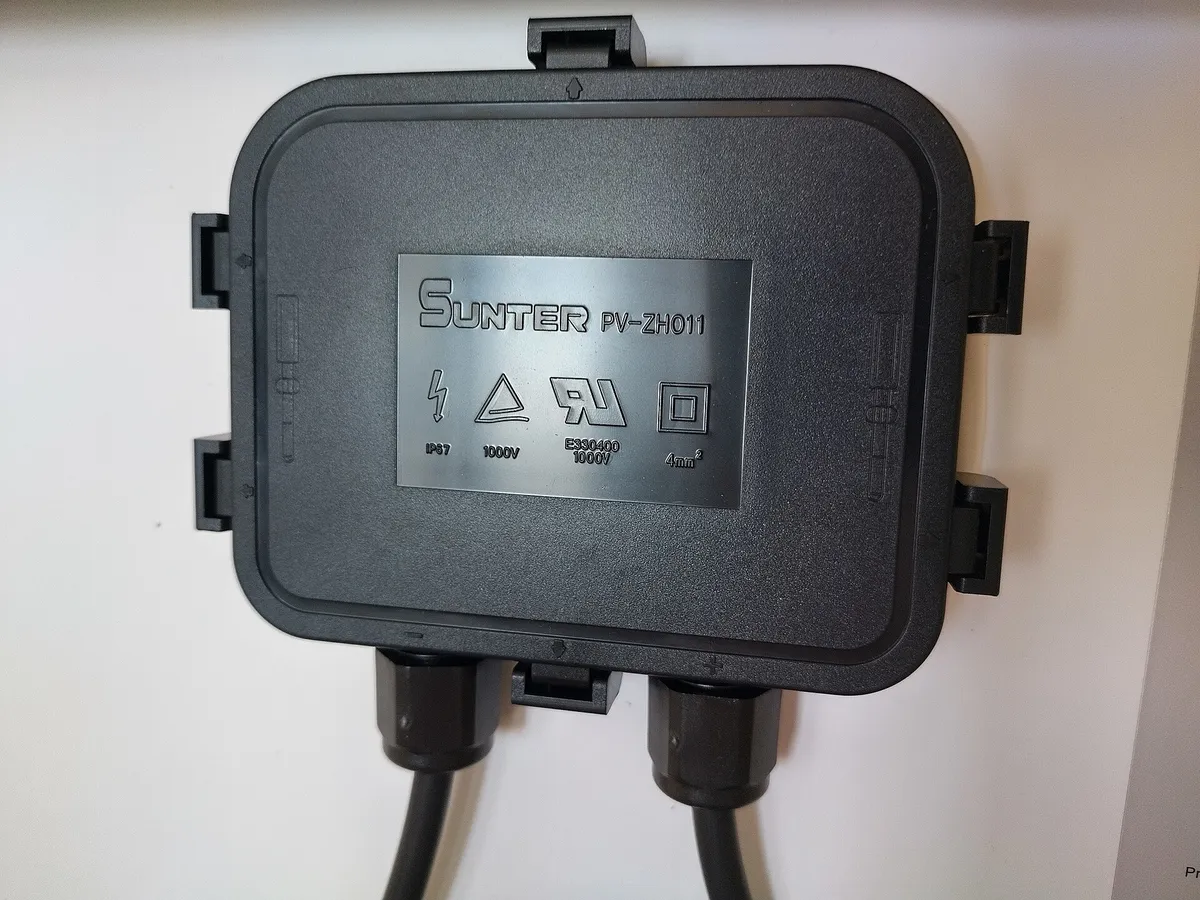

Puszka przyłączeniowa jest przyklejona do tyłu modułu i chowa końce taśm ogniw oraz diody bocznikujące. Dziś standardem jest IP68; w bazie PV Index puszkę IP68 ma 93% modułów, które podają stopień ochrony. Część modułów ma IP67, a IP65 spotyka się rzadko. Złącza mają własny stopień ochrony, ale tylko po prawidłowym zaciśnięciu i połączeniu z pasującym gniazdem tego samego typu. Niedokręcone złącze albo para od dwóch producentów nie trzyma deklarowanego IP.
Falownik i magazyn energii
Falowniki w bazie PV Index podają najczęściej IP65 albo IP66, czyli obudowę pyłoszczelną i odporną na strugi wody. IP20 oznacza urządzenie wyłącznie do wnętrz; czy wolno je wieszać na zewnątrz, rozstrzyga instrukcja. Szczelna obudowa chroni też przed kurzem i owadami, więc stopień IP ma znaczenie także w garażu czy na strychu. IP mówi jednak tylko o wnikaniu pyłu i wody. Nie obejmuje promieniowania UV, mrozu, korozji ani amoniaku i mgły solnej, więc falownik zawieszony na południowej ścianie w pełnym słońcu i tak warto osłonić daszkiem, jeśli producent to zaleca w instrukcji.
Na co uważać
- Mycie modułów wodą pod ciśnieniem: puszka „tylko IP68” nie była badana strumieniem. Myj miękką wodą i niskim ciśnieniem, zgodnie z instrukcją producenta modułu.
- Dławnice i przepusty w falowniku i rozdzielnicy: niewykorzystany otwór bez zaślepki obniża stopień ochrony całej obudowy.
- Tabliczka, nie folder. Stopień IP jest wytłoczony na puszce i podany na tabliczce znamionowej falownika; tam sprawdzisz, co rzeczywiście kupiłeś.
