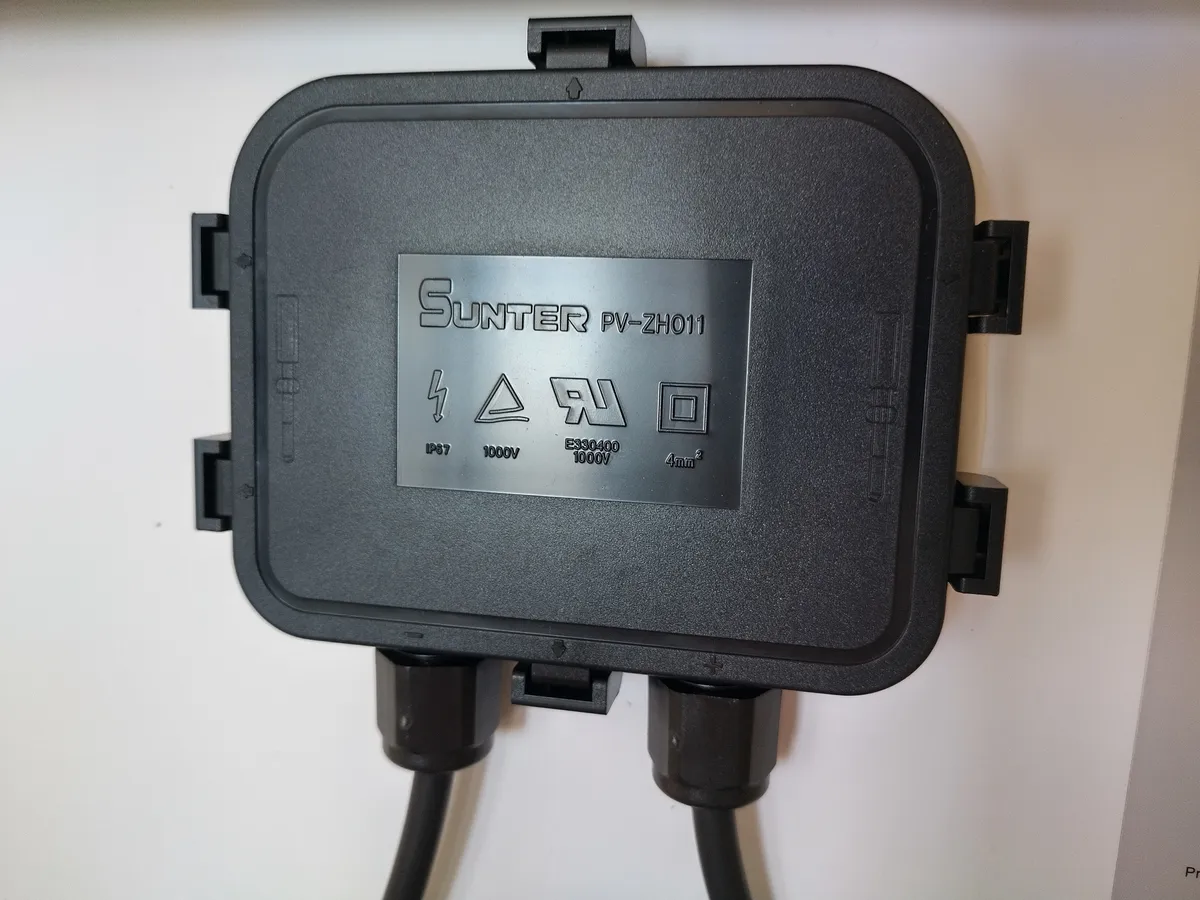

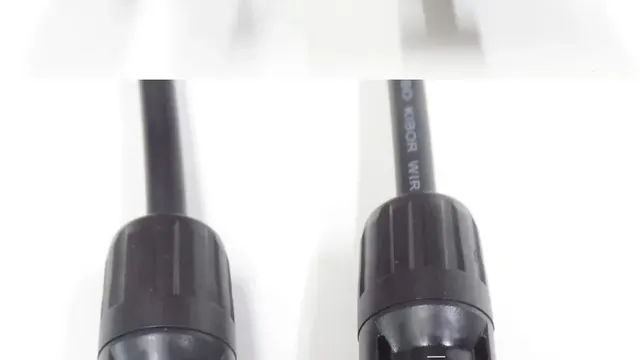

Puszka przyłączeniowa (junction box, J-Box) to szczelna plastikowa obudowa przyklejona do tylnej strony modułu. W środku taśmy zbiorcze wyprowadzone z laminatu łączą się z diodami bocznikującymi i z dwoma przewodami wyjściowymi, zakończonymi złączami (najczęściej typu MC4). To jedyne miejsce, w którym prąd opuszcza moduł, więc od jakości tego małego elementu zależy bezpieczeństwo całego łańcucha.
Jedna puszka czy trzy

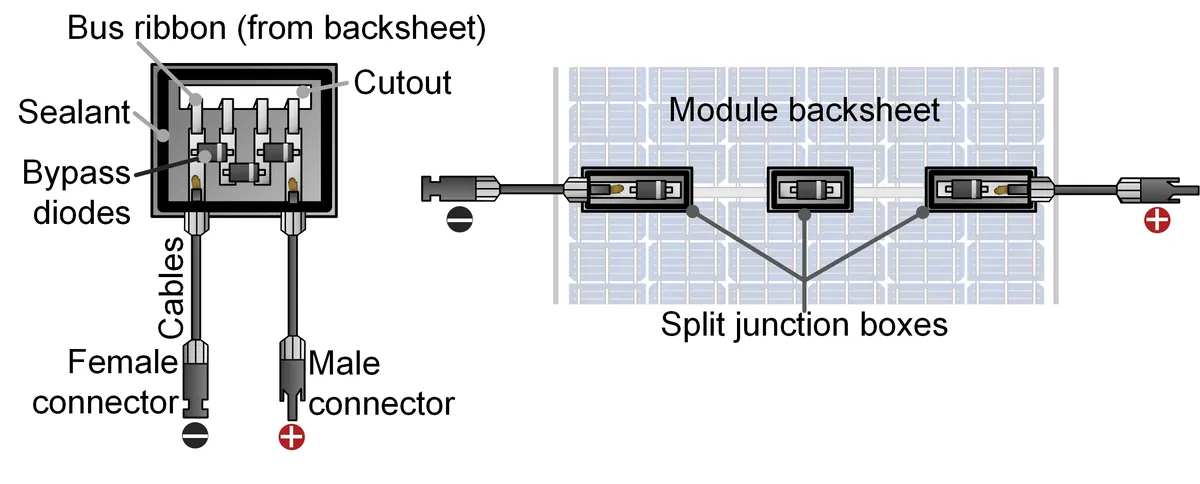

Klasyczny moduł ma jedną puszkę z trzema diodami w środku. Moduły z ogniwami ciętymi na pół (half-cell) mają zwykle puszkę podzieloną na trzy małe części, umieszczone na środku modułu, gdzie stykają się górna i dolna połowa. Każda część mieści jedną diodę, a dwie skrajne wyprowadzają przewody plus i minus.
Co jest na karcie
- Stopień ochrony IP. Puszka musi być szczelna na deszcz, kurz i rosę; większość kart podaje IP68, rzadziej IP67. W bazie PV Index IP68 deklaruje 93% modułów, których karty podają ten parametr. Co znaczą cyfry, wyjaśnia hasło stopień ochrony IP.
- Liczba diod, czasem wpisana obok IP („3 diodes”).
- Przewody: przekrój i długość, ważna przy montażu w poziomie, gdy przewody sąsiednich modułów muszą się dosięgnąć bez przedłużek.
Wymagania bezpieczeństwa i badania puszek opisuje norma IEC 62790:2020: puszki do 1500 V DC w II klasie ochronności, z badaniem termicznym diod, cyklami temperatury, wilgotnym gorącem i testem prądu wstecznego.
Groźna usterka: zimny lut
Raport IEA PVPS z 2025 roku zalicza złe połączenia w puszce do najgroźniejszych usterek modułu. W modułach half-cell końcówki połączeń są krótkie, leżą w środku modułu i są lutowane w małych puszkach wypełnionych masą zalewową. Zimny lut może po roku lub dwóch rozłączyć diodę albo grzać się na rezystancji styku, a w skrajnym przypadku zapalić łuk i spowodować pożar. Puszka cieplejsza od sąsiednich na zdjęciu termowizyjnym to sygnał ostrzegawczy; raport zaleca test diod w każdym łańcuchu przy odbiorze instalacji.
Przy montażu nie podnoś modułu za puszkę ani za przewody i nie zmieniaj połączeń diod; instrukcje montażu producentów wprost tego zabraniają.
Źródła
- IEC 62790:2020, Junction boxes for photovoltaic modules, Safety requirements and tests
- IEA PVPS Task 13, Degradation and Failure Modes in New Photovoltaic Cell and Module Technologies, raport T13-30:2025 (rozdz. 2.4.2, zimne luty w puszkach, test diod przy budowie)
- AEG, Solar Module Installation Manual GD202504 V1-25 (zakaz podnoszenia za puszkę i zmiany połączeń diod)
