Hot spot (gorący punkt) to ogniwo albo jego fragment, który nagrzewa się wyraźnie bardziej niż reszta modułu, bo zamiast oddawać energię, sam ją pochłania. Dzieje się tak, gdy jedno ogniwo w szeregowym łańcuchu daje mniejszy prąd niż pozostałe, na przykład przez zacienienie, zabrudzenie albo mikropęknięcie. Sprawne ogniwa wpychają wtedy słabe w napięcie wsteczne i duża moc wydziela się na małej powierzchni.

Zdjęcie w podczerwieni instalacji fotowoltaicznej ze skalą od 20 do 42 stopni i dwoma cieplejszymi, świecącymi ogniwami — Zdjęcie instalacji fotowoltaicznej w podczerwieni, na którym dwa wadliwe ogniwa są o około 15 stopni cieplejsze od sąsiednich (zaznaczone 52,9 °C): rodzaj wady, który obejmuje gwarancja produktowa. Źródło: Bauthermografie & Luftdichtheitsprüfung Lutz Weidner, CC BY-SA 3.0.

Skąd tyle ciepła

PVEducation opisuje to wprost: przy wielu ogniwach połączonych szeregowo na zacienionym ogniwie pojawia się duże napięcie wsteczne i praktycznie cała zdolność wytwórcza dobrych ogniw może zostać rozproszona w tym jednym słabym. Skutkiem bywa pęknięcie ogniwa albo szkła, stopienie lutu i przyspieszona degradacja. Wykres pokazuje ten mechanizm na łańcuchu 36 ogniw bez zabezpieczenia: różowe pole to moc, którą zacienione ogniwo zamienia w ciepło.

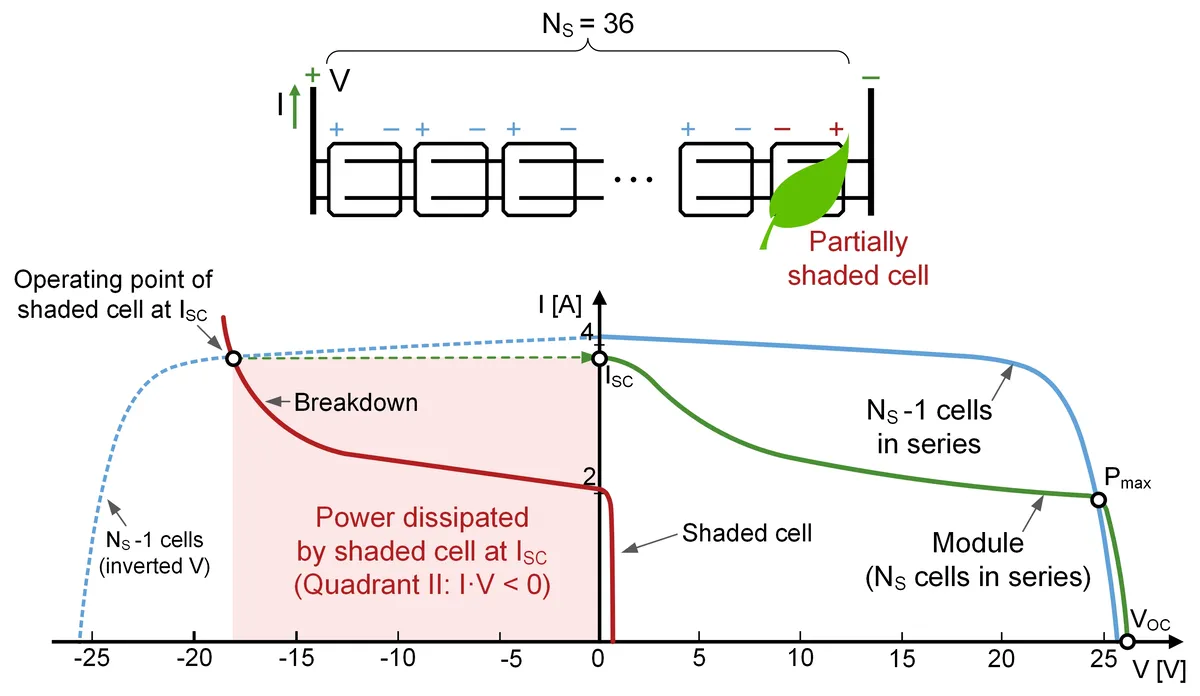

Wykres krzywych prądowo-napięciowych łańcucha 36 ogniw z jednym częściowo zacienionym ogniwem, z zaznaczonym obszarem mocy rozpraszanej w zacienionym ogniwie przy ujemnym napięciu — Łańcuch 36 ogniw bez diody bocznikującej, w którym liść zasłania jedno ogniwo. Przy zwarciu pozostałe ogniwa wpychają zacienione ogniwo w ujemne napięcie aż do przebicia, a różowe pole to moc, którą to jedno ogniwo zamienia w ciepło. Źródło: César Domínguez, CC BY-SA 4.0.

Rola diod bocznikujących

Przed przegrzaniem chronią diody bocznikujące w puszce przyłączeniowej. Typowy moduł ma trzy diody, każdą na jedną trzecią ogniw. Gdy w grupie pojawi się słabe ogniwo, dioda zaczyna przewodzić, napięcie wsteczne spada do mniej więcej jednego spadku na diodzie i prąd reszty modułu omija tę grupę. Moduł traci wtedy jedną trzecią mocy, ale ogniwo się nie przegrzewa.

Schemat dwóch modułów po 60 ogniw z trzema diodami bocznikującymi: po lewej prąd płynie przez wszystkie trzy grupy ogniw, po prawej liść zasłania ogniwo w dolnej grupie i prąd omija ją przez diodę — Moduł 60-ogniwowy z trzema diodami bocznikującymi, każda na 20 ogniw. Gdy liść zasłoni ogniwo, dioda jego grupy przewodzi i prąd z dwóch pozostałych grup omija zacienione ogniwa, zamiast je przegrzewać. Źródło: César Domínguez, CC BY-SA 4.0.

Dioda nie załatwia wszystkiego. Przegląd IEA PVPS opisuje gorące punkty z rozłączonej taśmy łączącej ogniwa (ogniwo dochodziło do około 100 °C, a moduł tracił 35% mocy) i z pękniętych ogniw, w których nieaktywna część przekracza 8% powierzchni. Raport IEA PVPS z 2025 roku ostrzega z kolei, że coraz częściej trafiają się puszki ze źle przylutowanymi stykami, w których diody nie są w ogóle podłączone. Taki moduł nie ma ochrony przed hot spotem, a usterki puszki mogą prowadzić do pożaru.

Jak sprawdzić i czego pilnować

Odporność na hot spot jest częścią kwalifikacji modułu: to test MQT 09 w IEC 61215, a w normie bezpieczeństwa IEC 61730 jego odpowiednik MST 22. W działającej instalacji gorące punkty najłatwiej znaleźć kamerą termowizyjną, w słoneczny dzień, gdy instalacja pracuje z pełną mocą. Na zdjęciu wyżej dwa wadliwe ogniwa są o kilkanaście stopni cieplejsze od sąsiadów.

Praktycznie:

Nie dopuszczaj do trwałych zacienień pojedynczych ogniw: liści, ptasich odchodów, pasa brudu przy dolnej ramie, elementów konstrukcji.
Nie chodź po modułach i nie kładź na nich narzędzi, bo pęknięcia ogniw to później gorące punkty.
Po montażu, po gradobiciu i przed końcem gwarancji produktowej warto zlecić przegląd termowizyjny. Hot spot wynikający z wady modułu (pęknięte połączenie, niepodłączona dioda) to podstawa reklamacji.
