Backsheet to wielowarstwowa folia z tworzyw sztucznych, która zamyka tył klasycznego modułu (szkło z przodu, folia z tyłu). Izoluje elektrycznie ogniwa i połączenia, chroni laminat przed wilgocią i promieniowaniem UV i trzyma puszkę przyłączeniową. W przerwach między ogniwami to właśnie backsheet widać od frontu: biały w zwykłych modułach, czarny w wersjach full black.
Z czego się składa

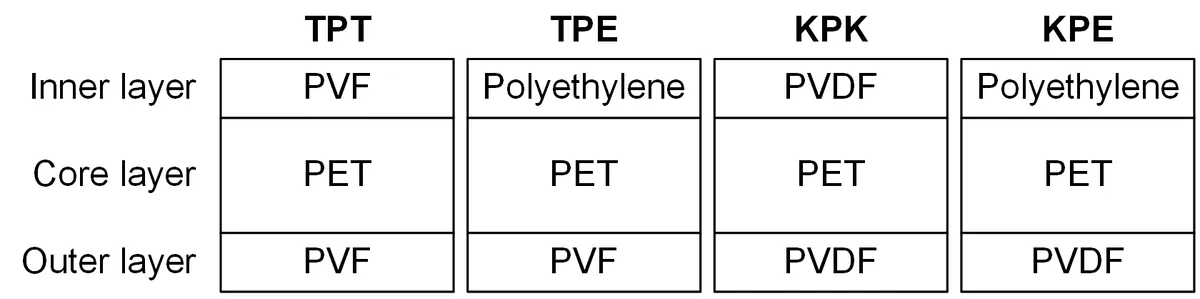

Typowy backsheet to trzy warstwy: rdzeń z PET, który daje wytrzymałość i izolację, oraz warstwy ochronne od strony ogniw i od strony powietrza. Branża opisuje je skrótami od materiałów: TPT to PVF-PET-PVF (znany z nazwy handlowej Tedlar), KPK to PVDF-PET-PVDF, a TPE i KPE mają od wewnątrz polietylen. Według IEA PVPS folie PVF-PET-PVF stosuje się od ponad 30 lat, a około 2010 roku weszły na rynek tańsze backsheety PVDF i poliamidowe (PA), potem także czysto PET.
Dlaczego pęknięty backsheet to poważna usterka
Raport IEA PVPS z 2025 roku zalicza utratę izolacji backsheetu (pęknięcia, odspojenie) do usterek o najwyższej wadze, bo naraża jednocześnie moc i bezpieczeństwo. Od 2016 roku przybywa doniesień o pękających backsheetach poliamidowych, a coraz częściej także PVDF i PET. Fraunhofer ISE przebadał moduły z 26 elektrowni: pęknięcia miało 67% backsheetów z poliamidem, zwykle w szczelinach między ogniwami albo wzdłuż połączeń ogniw. Wczesnym sygnałem bywa kredowanie, czyli biały nalot ścierający się palcem.
Skutki w praktyce: rano, gdy moduły są wilgotne od rosy, falownik wykrywa za niską rezystancję izolacji i nie startuje, więc instalacja traci produkcję. Pęknięć nie wykrywa standardowy pakiet badań IEC 61215, bo pojawiają się dopiero po latach w polu. Uszkodzony backsheet można czasem naprawić powłoką albo taśmą, ale moduł, który nie przechodzi testu izolacji, należy wymienić.
Co sprawdzić przy zakupie i w eksploatacji
- Materiał. Karta albo lista materiałów (BOM) powinna mówić, z czego jest folia. Fluoropolimer po stronie powietrza (PVF, PVDF) ma najdłuższą historię w terenie.
- Przezroczysty backsheet w modułach bifacjalnych jest lżejszy od szkła, ale IEA PVPS ostrzega, że bez wypełniaczy jest bardziej podatny na UV. Alternatywą jest konstrukcja szkło-szkło, w której backsheetu nie ma wcale.
- Przegląd od spodu. Przy przeglądzie instalacji kilkuletniej obejrzyj tył kilku modułów: przebarwienia, kredowanie i pęknięcia wzdłuż szyn to sygnał do pomiaru izolacji.
Źródła
- IEA PVPS Task 13, Degradation and Failure Modes in New Photovoltaic Cell and Module Technologies, raport T13-30:2025 (rozdz. 2.5, historia materiałów, waga usterek, przezroczyste backsheety)
- IEA PVPS Task 13, PV Failure Fact Sheets, aneks do raportu T13-30:2025 (karta 1-5, pęknięcia backsheetu i wymiana modułów)
- Markert i in., Advanced Analysis of Backsheet Failures from 26 Power Plants, Fraunhofer ISE, 38. EU PVSEC 2021
