Shingled (ogniwa gontowe, zachodzące na siebie)

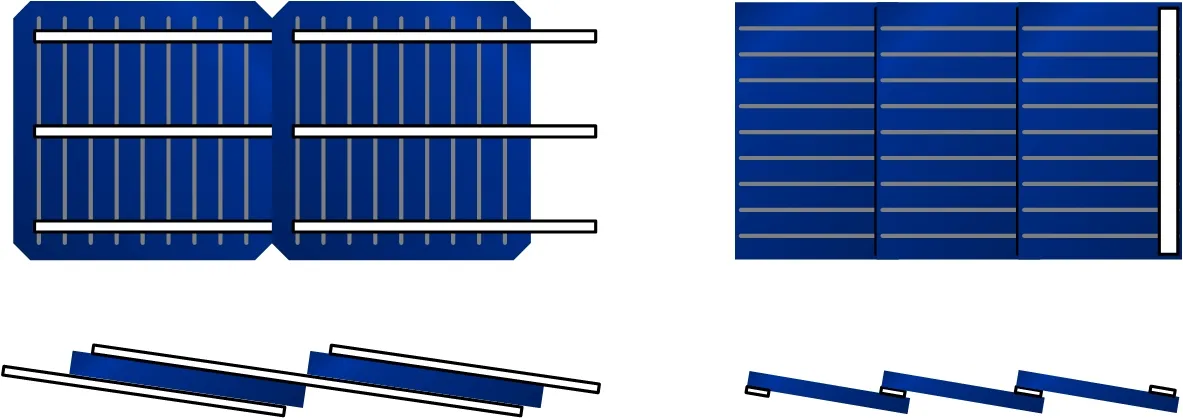

Shingled (ogniwa gontowe) to budowa modułu, w której ogniwa tnie się na wąskie paski i układa tak, że krawędź jednego paska zachodzi na krawędź następnego, jak gonty na dachu. Przód jednego paska styka się bezpośrednio z tyłem kolejnego i łączy przewodzącym klejem (ECA), więc w module nie ma ani przerw między ogniwami, ani taśm biegnących po froncie.

Co daje zakładka

Fraunhofer ISE wymienia trzy źródła zysku w porównaniu z klasycznym łączeniem taśmami i podaje, że moduły gontowe osiągają sprawność o około 2 punkty procentowe wyższą niż zwykłe moduły z ogniwami o tej samej sprawności:

• Brak przerw. Cała powierzchnia pod szkłem jest wypełniona ogniwami, więc z metra kwadratowego da się zebrać więcej mocy.
• Brak cienia od szyn. Szyna zbiorcza paska chowa się pod zakładką następnego, więc nie zasłania aktywnej powierzchni.
• Mniejsze straty rezystancyjne. Wąski pasek niesie mniejszy prąd niż całe ogniwo, więc mniej mocy ginie w oporze połączeń.

Ogniw gontowych nie da się lutować tak jak zwykłych, bo naprężenia mechaniczne by je łamały. Klej przewodzący przejmuje rozszerzalność cieplną szkła przy zmianach temperatury i nie zawiera ołowiu. Wąskie paski łączy się w długie szeregi, a szeregi równolegle, więc moduł ma wiele dróg dla prądu. Producent serii Performance (SunPower, dziś Maxeon) opisuje to jako nadmiarowe połączenia ogniw i mniejsze, chłodniejsze w cieniu ogniwa.

W praktyce

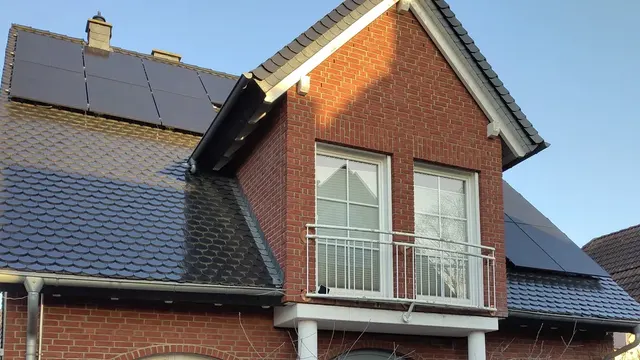

Moduły gontowe rozpoznasz z daleka: jednolita, ciemna powierzchnia bez siatki szyn i bez białych szczelin, co czyni je naturalnym wyborem dla wersji full black. Kosztem jest bardziej skomplikowana produkcja (cięcie ogniw na paski, dozowanie kleju, precyzyjne układanie), dlatego w ofercie wciąż przeważają moduły z połówkami ogniw (half-cell) łączonymi drutami MBB. Fraunhofer ISE rozwija wariant „shingle-matrix”, w którym paski są przesunięte względem siebie jak cegły w murze; w czerwcu 2026 roku instytut ogłosił z nim rekordową sprawność 34,4% małego modułu z trójzłączowych ogniw III-V, w którym żadne połączenie nie zacienia ogniw.

Przy zakupie ocenia się je tak samo jak inne moduły: po sprawności, mocy z metra kwadratowego i gwarancji. Brak przerw widać właśnie w mocy z metra kwadratowego, której rozkład w bazie PV Index pokazuje wykres.

Źródła

• Fraunhofer ISE, Shingle-Matrix Technology
• Fraunhofer ISE, Adhesive Process Developed for Shingle Cell Technology, komunikat 2019 (klej zamiast lutu, brak ołowiu)
• Semiconductor Today, Fraunhofer ISE raises its solar module efficiency record to 34.4%, czerwiec 2026
• SunPower Performance 6 BLK, karta katalogowa (2022)
