Full black (all black) to wersja modułu, w której wszystko, co widać od frontu, jest czarne: rama, backsheet prześwitujący w przerwach między ogniwami i same ogniwa. Z daleka moduł nie ma srebrnej obwódki ani białej siatki, więc instalacja wtapia się w ciemny dach. To decyzja o wyglądzie, a nie inna technologia ogniw.
Czarna rama to jeszcze nie full black

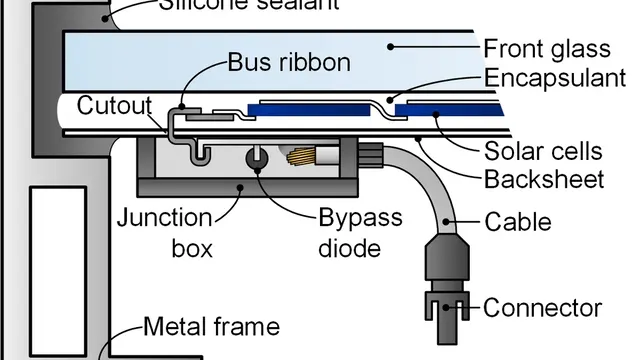

O kolorze decydują trzy elementy. Ogniwa są ciemne w każdym współczesnym module, więc różnicę robią rama i tło między ogniwami. Moduł z czarną ramą na białym backsheecie zostawia białą kratkę i sklepy też nazywają go czasem „czarnym”. Szukaj w karcie katalogowej obu wierszy: kolor ramy i kolor backsheetu (albo zadruku tylnego szkła w module szkło-szkło). Czarną ramę ma w bazie PV Index 33% modułów wśród tych, których karty podają kolor ramy.
Niektóre konstrukcje ukrywają też metalizację: shingled i zero-busbar nie mają na froncie widocznych szyn, więc wyglądają jednolicie z bliska.
Ile to kosztuje w mocy i temperaturze
- Moc. Biały backsheet rozprasza światło padające w przerwy między ogniwami i część kieruje z powrotem na ogniwa, co PVEducation opisuje przy gęstości upakowania ogniw. Czarny to światło pochłania. Dlatego w tej samej rodzinie wersja full black ma czasem drabinkę mocy o stopień niższą. Moduł o danej mocy z karty daje jednak w warunkach STC tę samą moc niezależnie od koloru, bo producent klasyfikuje moduły według zmierzonej mocy.
- Ciepło. Ciemniejsza powierzchnia pochłania więcej światła, które zamienia się w ciepło, a cieplejsze ogniwo traci moc zgodnie ze współczynnikiem temperaturowym. Różnica jest jednak mała: przy NOCT wyższym o 2 °C rachunek w artykule o modułach full black daje około 3 W z modułu 430 W w najgorętszej godzinie, czyli poniżej 1% mocy znamionowej, a w pozostałych godzinach mniej. Para kart Jinko Tiger Neo 54HL4R w wersji all black i z białym tłem podaje to samo NOCT 45 ± 2 °C.
Wizualizacja poniżej porównuje dwa moduły na gorącym dachu; wpisz kartę wersji full black i jej zwykłego odpowiednika.
Co gorący dach robi z dwoma modułami
Ustaw temperaturę powietrza i nasłonecznienie, wpisz dwóm modułom wartości z ich kart i patrz, jak nagrzewają się ogniwa, a słupki mocy się rozchodzą.
Jak to jest liczone
Temperatura ogniw wynika z metody NOCT: Togniwa = Tpowietrza + (NOCT - 20) / 800 × G, gdzie G to nasłonecznienie modułu w W/m². NOCT mierzy się przy 800 W/m², powietrzu 20 °C, wietrze 1 m/s i otwartym tyle modułu, więc wzrost ponad temperaturę powietrza jest skalowany z tego testu.
Moc to moc znamionowa skalowana nasłonecznieniem i temperaturą: P = moc znamionowa × G / 1000 × (1 + współczynnik / 100 × (Togniwa - 25)). To ten sam rachunek co w porównaniu uzysku w upale na ComparePV, wykonany osobno dla każdego modułu.
Zdanie pod odczytem dzieli różnicę na dwie części: moc B ze współczynnikiem A przy własnej temperaturze ogniw B oddziela to, co zrobił współczynnik, od tego, co zrobiły chłodniejsze albo cieplejsze ogniwa.
Model to stan ustalony przy wietrze z warunków NOCT. Moduł na dachu z małą ilością powietrza za sobą pracuje cieplej, niż sugeruje jego NOCT, a wiatr go chłodzi. Model pomija straty przy słabym świetle, widmo, zabrudzenie i falownik, a współczynnik traktuje jako linię prostą, choć karty podają go tylko w okolicy 25 °C. Porównuje dwa moduły w tych samych warunkach; nie jest prognozą uzysku.
Model poglądowy, nie pomiar.
Kiedy brać
Full black ma sens tam, gdzie dach widać z ulicy, a ty chcesz jednolitego wyglądu. Porównuj go jednak tak jak każdy moduł: po mocy z metra kwadratowego, współczynniku temperaturowym i cenie za wat w tej samej klasie mocy. Moduł TOPCon full black zwykle wypadnie na gorącym dachu lepiej niż srebrny moduł PERC, bo różnica technologii ogniw jest większa niż różnica koloru. Pełne porównanie na danych z kart i cen jest w artykule Czy warto kupić panele full black?.
Źródła
- PVEducation, Packing Density (rozpraszanie światła z przerw między ogniwami)
- PVEducation, Heat Generation in PV Modules (kolor tylnej warstwy a pochłanianie)
- Jinko Solar, Tiger Neo N-type 54HL4R-B, karta all-black 415-435 W (AU CEC, 2022)
- Jinko Solar, Tiger Neo N-type 54HL4R-(V), karta 415-435 W (AU CEC, 2022)
