Tabliczka znamionowa modułu (etykieta)

Trwała etykieta na tyle modułu z typem, parametrami w STC, maksymalnym napięciem systemu, bezpiecznikiem i znakami certyfikacji. Plus numer seryjny do gwarancji.

Tabliczka znamionowa to trwała etykieta naklejona na tylną stronę modułu, z jego typem i najważniejszymi parametrami elektrycznymi i bezpieczeństwa. To, co musi się na niej znaleźć, opisują normy IEC 61730-1 (bezpieczeństwo konstrukcji) i EN 50380 (oznakowanie i dokumentacja modułów). Razem z numerem seryjnym jest dowodem tożsamości konkretnego egzemplarza: to z nią porównujesz dostawę z ofertą i projektem.

Zbliżenie tabliczki znamionowej modułu fotowoltaicznego z mocą szczytową, Vmp, Imp, Voc, Isc, tolerancją i napięciem systemu
Kadr tabliczki znamionowej z tyłu modułu 165 W: te same wartości elektryczne, które powtarza tabela w karcie katalogowej, wszystkie podane w standardowych warunkach testowych. Źródło: Veikk0.ma, CC BY 4.0.

Co jest na tabliczce

Przykładowa etykieta z instrukcji AEG, zgodna z EN 50380, zawiera:

  • Typ modułu (pełny kod modelu, często z klasą mocy w nazwie).
  • Parametry w STC: moc znamionową Pmax, Vmp, Imp, Voc i Isc, z ich tolerancją (np. sortowanie mocy 0~+5 W, tolerancje Voc i Isc w procentach).
  • Maksymalne napięcie systemu (1000 V albo 1500 V) i maksymalny bezpiecznik szeregowy w amperach.
  • Klasę ochronności (klasa II, w IEC 61730 klasa zastosowania A) i często klasę ogniową.
  • Normy, według których moduł zbadano (IEC 61215, IEC 61730), znaki certyfikacji i oznakowanie CE, ostrzeżenie o napięciu i dane producenta.

Część modułów bifacjalnych ma na etykiecie także parametry przy dodatkowym napromienieniu tyłu (BNPI); tak robi np. Canadian Solar. Numer seryjny z kodem kreskowym bywa umieszczony osobno; AEG zatapia go trwale w laminacie pod przednim szkłem, tak że widać go od frontu.

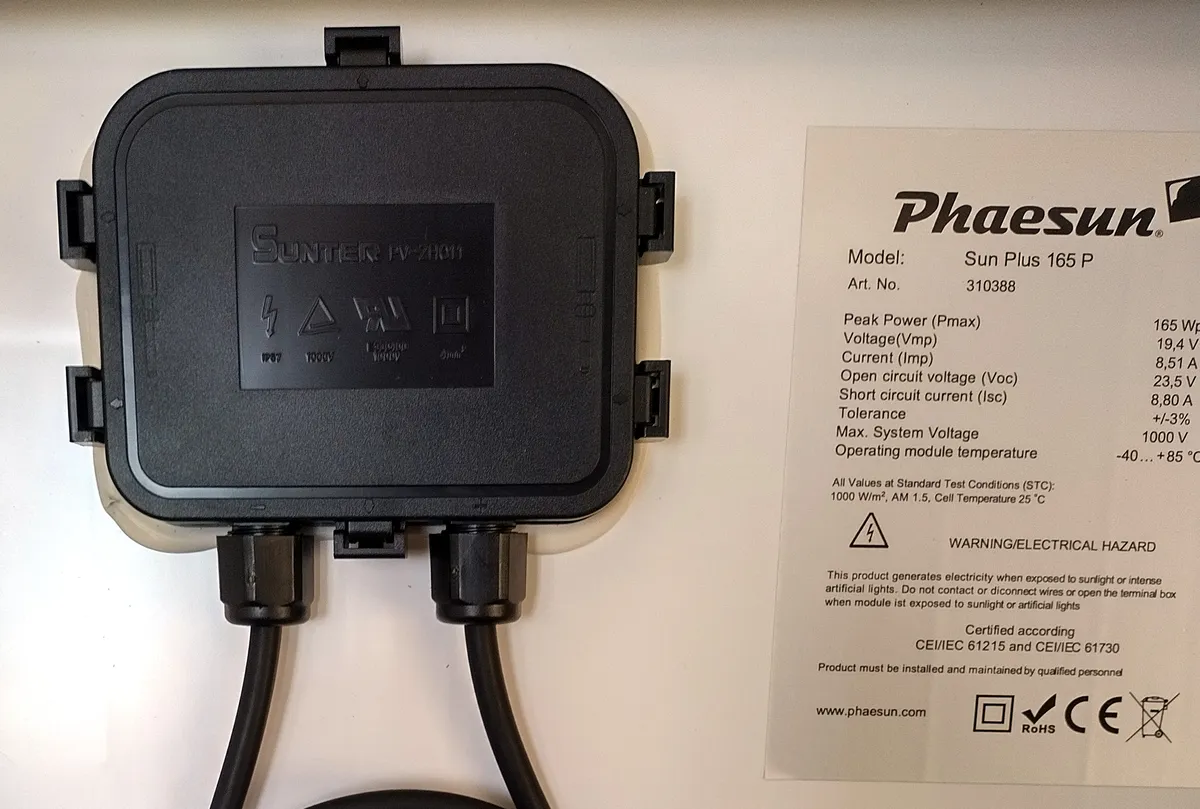

Tył małego modułu fotowoltaicznego z czarną puszką przyłączeniową obok białej tabliczki z napisem Certified according CEI/IEC 61215 i CEI/IEC 61730, nad rzędem znaków, wśród nich CE
Tył modułu 165 W: tabliczka wymienia dwie podstawowe normy, IEC 61215 i IEC 61730, oraz maksymalne napięcie systemu, z oznakowaniem CE wśród logotypów poniżej; puszka przyłączeniowa ma własne oznaczenia. Źródło: Veikk0.ma, CC BY 4.0.

Do czego się przydaje

  • Odbiór dostawy. Sprawdź, czy kod modelu i klasa mocy zgadzają się z fakturą i projektem. Moduły o tej samej nazwie serii różnią się mocą, a czasem prądem, co ma znaczenie przy mieszaniu ich w jednym łańcuchu.
  • Dobór łańcucha i zabezpieczeń. Voc i Isc z tabliczki (w modułach bifacjalnych wartości BNPI) to dane do sprawdzenia napięcia łańcucha w mrozie i prądu wejścia falownika. Instrukcje producentów zastrzegają, że łańcuch nie może przekroczyć maksymalnego napięcia systemu z tabliczki nawet w najzimniejszych warunkach, a prąd wsteczny nie może przekroczyć wartości bezpiecznika szeregowego.
  • Gwarancja. Reklamacja wymaga numeru seryjnego konkretnego modułu. Przed montażem zrób zdjęcia tabliczek i numerów: po zamontowaniu tył modułu jest trudno dostępny.

Gdy tabliczka i karta katalogowa się różnią, wyjaśnij to z dostawcą przed montażem. Jak czytać resztę karty, opisuje artykuł Jak czytać kartę katalogową panelu fotowoltaicznego, a znaczenie certyfikatów z tabliczki artykuł Jakie certyfikaty powinien mieć panel fotowoltaiczny?.
