Konstrukcja modułu

rama

Rama modułu fotowoltaicznego

Aluminiowy profil wokół laminatu: usztywnia moduł, chroni krawędź szkła i jest miejscem mocowania. O nośności decyduje razem ze sposobem i miejscem mocowania.

Rama to profil, zwykle z anodowanego stopu aluminium, osadzony wokół laminatu modułu (szkło, enkapsulant, ogniwa, backsheet albo tylne szkło) na uszczelniaczu silikonowym. Usztywnia moduł, chroni kruchą krawędź szkła, przenosi obciążenia od śniegu i wiatru na konstrukcję i jest miejscem, za które moduł się mocuje i uziemia.

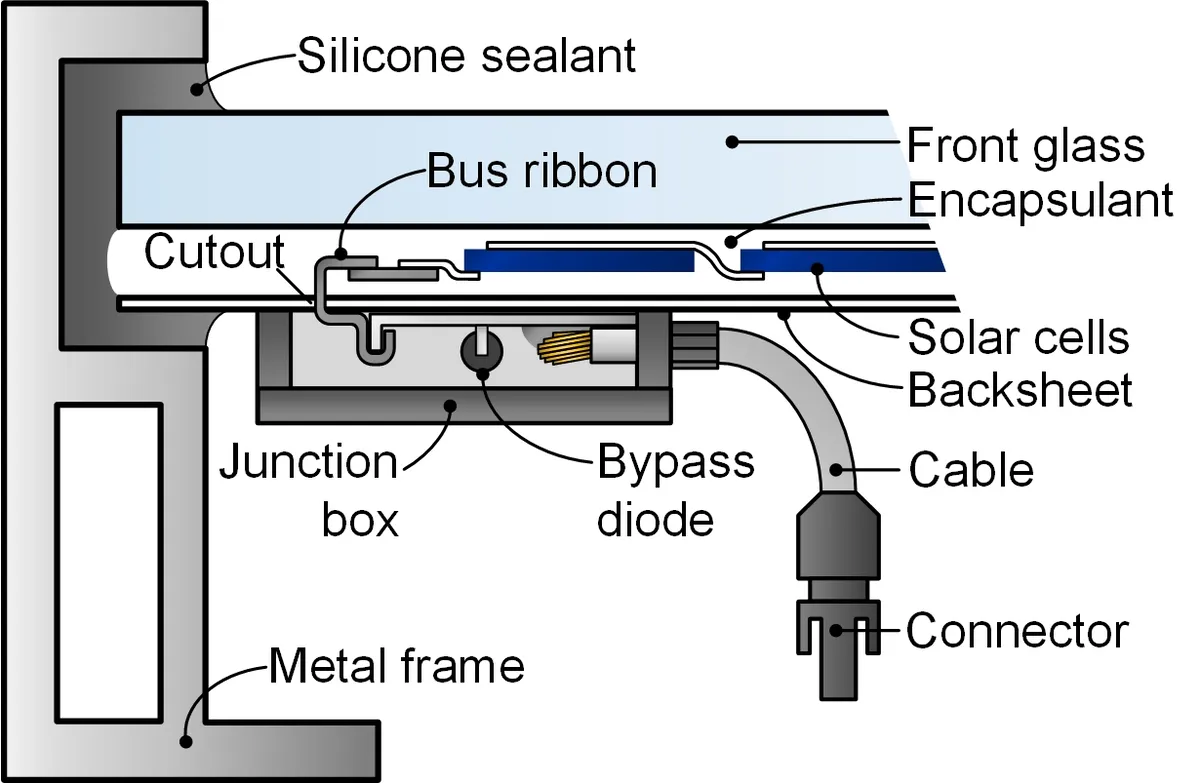

Przekrój krawędzi modułu: szkło, enkapsulant, ogniwa i backsheet osadzone w aluminiowej ramie na silikonie, pod spodem puszka z diodą i przewodem ze złączem
Przekrój krawędzi modułu: rama trzyma laminat na uszczelniaczu silikonowym, a taśmy zbiorcze wychodzą przez backsheet do puszki z diodą bocznikującą. Źródło: César Domínguez, CC BY-SA 4.0.

Co mówi karta katalogowa

Karta podaje materiał ramy (prawie zawsze anodowane aluminium), kolor (srebrny albo czarny) i wysokość profilu w wymiarach modułu. Czarną ramę ma w bazie PV Index 33% modułów wśród tych, których karty podają kolor; to część wyglądu full black i nic nie zmienia elektrycznie.

Ważniejsze są dopuszczalne obciążenia: nacisk od przodu (śnieg) i ssanie od tyłu (wiatr). Producent podaje je zwykle osobno dla każdego sposobu mocowania, więc ta sama rama ma inną nośność na klemach przy krótszym boku, a inną przy dłuższym. Instrukcja AEG przypomina, że według IEC 61215-2:2021 obciążenie testowe to obciążenie projektowe razy 1,5, więc moduł testowany na 5400 Pa jest przeznaczony do 3600 Pa obciążenia projektowego. Rozkład nośności śniegowej w bazie pokazuje wykres, a wizualizacja pozwala zestawić obciążenia testowe ze śniegiem i wiatrem.

Na podstawie 12 691 modułów z bazy PV Index, które podają tę wartość (zakres 2100 Pa do 6300 Pa); przerywana linia to mediana, 5400 Pa. Dane: baza PV Index, stan na 17.10.2026.
Liczby z wykresu
Obciążenie od przodu, śnieg (Pa)Liczba modeli
2100 do 2700747
2700 do 330010
3300 do 3900397
3900 do 450051
4500 do 510012
5100 do 570011 122
5700 do 6300352

Czy moduł wytrzyma obciążenia na twoim dachu?

Ustaw obciążenie śniegiem gruntu, nachylenie dachu i ssanie wiatru, podaj dwa obciążenia testowe modułu z karty i sprawdź, czy każda strona przenosi swoje obciążenie po uwzględnieniu obu współczynników bezpieczeństwa.

Jak to jest liczone

Śnieg na dachu s = mu1 × sk, gdzie sk to charakterystyczne obciążenie śniegiem gruntu z załącznika krajowego do EN 1991-1-3, a mu1 to współczynnik kształtu dachu pochyłego: 0,8 do 30 stopni, 0,8 × (60 - nachylenie) / 30 od 30 do 60 stopni, 0 powyżej. Współczynniki ekspozycji i termiczny Ce i Ct przyjęto jako 1.

Obciążenie każdej strony mnoży się przez 1,5, współczynnik obciążenia takiego rodzaju, jaki stosują przepisy budowlane, a każde obciążenie testowe dzieli przez 1,5, czyli współczynnik między obciążeniem testowym a projektowym w IEC 61215-2, tak jak podają go instrukcje montażu. Strona przechodzi, gdy jej obciążenie projektowe jest co najmniej równe obciążeniu ze współczynnikiem; zapas to dopuszczalne obciążenie przez obciążenie, minus jeden. Obciążenie testowe, którego potrzebowałaby strona, która nie przechodzi, to jej obciążenie ze współczynnikiem razy 1,5.

Model przyjmuje, że cały śnieg naciska prosto na szybę, choć na pochyłym dachu część działa wzdłuż modułu, więc myli się na korzyść bezpieczeństwa. Pomija zaspy przy attykach, lukarnach i uskokach dachu, lokalne reguły śniegowe i silniejsze ssanie na krawędziach i w narożnikach dachu, które musi już zawierać wpisane ssanie wiatru. Sprawdza tylko moduł; szyny, mocowania i konstrukcja dachu wymagają osobnego obliczenia.

Model poglądowy, nie pomiar.

Startowe obciążenia testowe: mediany obciążeń statycznych od frontu i od tyłu z katalogu ComparePV. Obciążenie śniegiem gruntu, nachylenie i ssanie wiatru to przykładowe dane wejściowe; wartości dla klem na krótszym boku to przykład z instrukcji montażu LONGi. Dane: ComparePV, stan na 10.10.2026.

Montaż: czego nie robić z ramą

Instrukcje montażu mówią o tym wprost; przykłady z instrukcji AEG:

  • Nie wierć w ramie i jej nie przerabiaj: osłabia to profil, grozi korozją i unieważnia gwarancję. Do mocowania służą klemy albo fabryczne otwory.
  • Mocuj w strefach z instrukcji. AEG wymaga co najmniej czterech klem na moduł, zachodzących na ramę o 7-12 mm, tak by nie dotykały szkła i nie odkształcały ramy.
  • Zostaw dylatację. Aluminium rozszerza się z temperaturą; AEG zaleca minimum 1 cm odstępu między modułami.
  • Nie zatykaj otworów odpływowych w ramie; woda musi mieć którędy spłynąć z profilu.
  • Uziemienie. Rama jest przewodząca, więc tam, gdzie wymaga tego projekt i przepisy, łączy się ją z przewodem ochronnym przez otwory oznaczone symbolem uziemienia, śrubą ze stali nierdzewnej i podkładką.

Coraz cieńsze ramy

Moduły rosną, a profile ram robią się niższe. Raport IEA PVPS z 2025 roku wskazuje, że te dwie tendencje razem zwiększają naprężenia w szkle i mogą być jedną z przyczyn pękania cienkiego szkła w modułach szkło-szkło. Przy dużych modułach i wysokim obciążeniu śniegiem zwróć uwagę na wysokość ramy i dopuszczalne obciążenia dla twojego sposobu mocowania, a nie tylko na największą liczbę z karty. Jak przeliczyć obciążenia z karty na warunki konkretnego dachu, opisuje artykuł Jakie obciążenie śniegiem i wiatrem musi wytrzymać panel.
